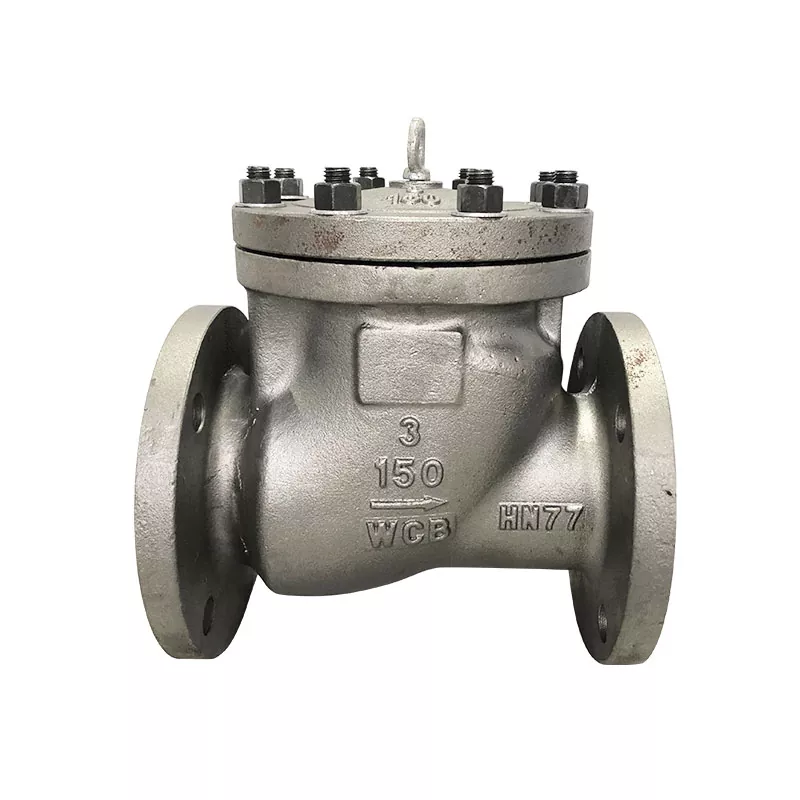

APIチェックバルブ
Hanno Valve の高品質 API チェックバルブ、スイングディスク、シンプルな構造、敏感な動作、良好なシール性能、長寿命。 APIチェックバルブは、石油、化学工業、火力発電所などのさまざまな作業条件に適しており、公称圧力範囲は150LB〜2500LB、使用温度は-29℃〜550℃です。
お問い合わせを送信
製品説明
Hanno Valve の高品質 API チェックバルブ設計は、米国国家規格 ANSI B16.34 および API 6D の要件を満たし、製品の品質と性能を保証します。
API逆止弁とは、媒体自体の流れに基づいて弁体を自動的に開閉させ、媒体の逆流を防止するためのバルブを指します。逆止弁、一方向弁、逆流弁、背圧弁とも呼ばれます。逆止弁は自動弁に属し、主な機能は培地の逆流を防ぎ、ポンプと駆動モーターの逆転を防ぎ、容器の培地の放出を防ぐことです。逆止弁は、圧力がシステム圧力を超える可能性がある補助システムに供給するパイプラインでも使用できます。逆止弁は主にスイング逆止弁（重心に従って回転する）とリフト逆止弁（軸に沿って移動する）に分けられます。
製品パラメータ
| 注意 | d | L | 0 | V | R | t | f | H | うーん |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 50.8 | 203 | 150 | 120.7 | 921 | 14.3 | 2 | 163 | 4-19 |
| 2-1/2° | 63.5 | 216 | 180 | 139.7 | 104.8 | 15.9 | 2 | 185 | 4-19 |
| 3 | 76.2 | 241 | 190 | 152.4 | 127.0 | 175 | 2 | 217 | 4-19 |
| 4' | 101.6 | 292 | 230 | 190.5 | 157.2 | 223 | 2 | 249 | 8-19 |
| 6' | 152.4 | 356 | 280 | 241.3 | 215.9 | 23.9 | 2 | 289 | 8-22 |
| 8 | 203.2 | 495 | 345 | 298.5 | 269.9 | 27.0 | 2 | 370 | 8-22 |
| 10 | 254.0 | 622 | 405 | 362.0 | 323.8 | 28.6 | 2 | 429 | 12-26 |
| 12 | 304.8 | 698 | 485 | 431.8 | 381.0 | 30.2 | 2 | 476 | 12-26 |
| 14分 | 336.6 | 787 | 535 | 476.3 | 412.8 | 33.4 | 2 | 503 | 12-29 |
| 16分 | 387.4 | 864 | 595 | 539.8 | 469.9 | 35.0 | 2 | 545 | 16-29 |
| 18 | 438.2 | 978 | 635 | 577.9 | 533.4 | 38.1 | 2 | 618 | 16-32 |
| 20 | 489.0 | 978 | 700 | 635.0 | 5842 | 41.3 | 2 | 670 | 20-32 |
| 24分 | 590.6 | 1295 | 815 | 749.3 | 6922 | 46.1 | 2 | 803 | 20-35 |
材料
| いいえ。 | 部品名 | 材料 |
|---|---|---|
| 1 | 体 | ASTM A216-VCB |
| 2 | ディスクナット | 鋼鉄 |
| 3 | ディスクナットピン | 鋼鉄 |
| 4 | ディスクウォッシャー | 鋼鉄 |
| 5 | ネイル | ASTM A216-VCB |
| 6 | ディスク | ASTM A216-VCB+13CR |
| 7 | シート | ASTM A105+STL |
| 8 | ヒンジピン | ASTM A182-F6a |
| 9 | カバー | ASTM A216-VCB |
| 10 | カバーボルト | ASTM A193-B7 |
| 11 | カバーナット | ASTM A194-2H |
| 12 | ガスケット | スチール+グラファイト |
| 13 | スプリングワッシャー | 鋼鉄 |
| 14 | 六角、ボルト | 鋼鉄 |
| 15 | ベアリングブラケット | ASTM A216-VCB |
| 16 | アイボルト | 鋼鉄 |
