製品説明

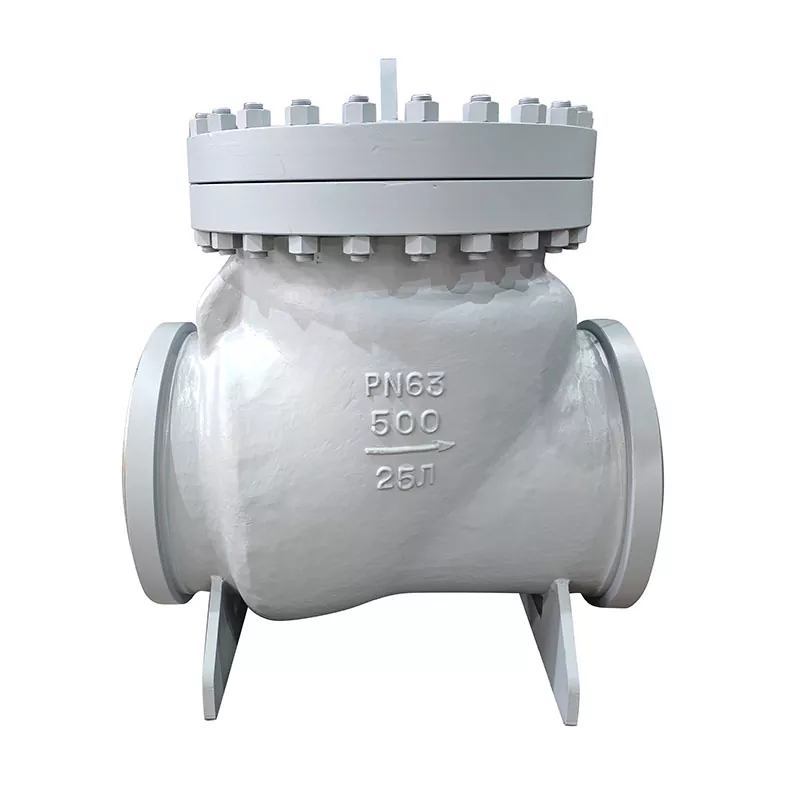

飯能バルブの突合せ溶接型逆止弁は、ロッカーアーム回転開口構造を採用しており、すべての開閉部品がバルブ本体内に取り付けられており、中間フランジのシールガスケットとシールリングを除いて外部漏れを防ぎます。ロッカーチューブとバルブリリース接続には球面接続構造が使用されており、バルブに 360 度の自由度と微小な位置補正を提供します。このバルブは、水、蒸気、油、硝酸、酢酸、尿素などの清浄な媒体に最適ですが、固体粒子や高粘度の媒体には適していません。石油、化学、医薬品、肥料、電力などの産業のパイプラインでよく使用されます。
製品の主な機能
当社の突合せ溶接逆止弁は、電力、化学、石油、水資源保護などの業界で選ばれています。長年の経験により、さまざまな産業用途のニーズを満たすことが証明されています。
最高品質の製品品質を維持するために継続的に改善を続けます。
国内外のお客様から信頼されています。
Hengnuo バルブについて
Zhejiang Hengnuo Valve Manufacturing Co., Ltd.は25年のバルブ製造経験を持ち、中国の工業用バルブ製造拠点である浙江麗水碧湖バルブ産業地域に位置し、生産面積は18000平方メートルです。 Hengnuo Valve には 150 名のスタッフがおり、上級技術者は 32 名以上います。同社の主力製品はゲートバルブ、チェックバルブ、グローブバルブ、発電所用バルブなどです。 Hengnuo Valve には独自の鋳造工場もあり、最先端のプレコート砂技術を使用した鋳造工場が工場に高品質で高精度の鋳物を提供し、Hengnuo Valve の品質と生産時間を大幅に向上させました。
飯能バルブ突合せ溶接型逆止弁の主な利点
Hanno Valve の突合せ溶接逆止弁は、従来の逆止弁設計に比べていくつかの明確な利点を備えています。内部ロッカーアーム回転構造により、すべての可動部品が圧力境界内に留まり、潜在的な漏れ経路が最小限に抑えられます。中間フランジのシール ガスケットとシール リングのみが外部接触点となるため、保守と点検のルーチンが簡素化されます。
ロッカー チューブとバルブ リリースの間の球面接続により、360 度の自由度と微細な位置補正が実現します。この機能により、Hanno Valve の突合せ溶接逆止弁は、結合することなく、小さなパイプの位置ずれや熱膨張に対応できます。その結果、ユーザーからは整備間隔が長くなり、シール面の摩耗が減少したと報告されています。
信頼性の高い突合せ溶接逆止弁を求める調達専門家にとって、Hanno Valve 製品ラインは、上流の石油とガス、化学処理、高純度製薬システムなどの要求の厳しい用途にわたって一貫したパフォーマンスを提供します。
技術仕様
| パラメータ | 仕様 |
|---|---|
| サイズ範囲 | 1/2インチ～20インチ(DN15～DN500) |
| 圧力クラス | ASME クラス 150 ～ 2500、PN16 ～ PN420 |
| ボディ材質 | WCB、WC6、WC9、CF8、CF8M、CF3M、二相ステンレス鋼 |
| シートとディスクの材質 | SS304、SS316、ステライト硬化肉盛（オプション） |
| エンドコネクション | 突合せ溶接端 ASME B16.25 |
| 温度範囲 | -29 ℃ ～ +425 ℃ (ご要望に応じてそれ以上) |
| 対象メディア | 水、蒸気、油、硝酸、酢酸、尿素（清浄媒体のみ） |
| 設計基準 | API 6D、ASME B16.34、ISO 15761 |
材質の比較と動作限界
| 材質グレード | 100 °F での最大使用圧力 | 代表的なサービス |
|---|---|---|
| WCB 炭素鋼 | 285 psi (クラス 150) / 740 psi (クラス 300) | 水、蒸気、油、ガス |
| CF8M 316 ステンレス鋼 | 275 psi (クラス 150) / 720 psi (クラス 300) | 腐食性および酸性媒体、医薬品ライン |
| CF3M ローカーボン 316L | 275 psi (クラス 150) | 尿素、硝酸、高純度水 |
| WC9合金鋼 | 740 psi (クラス 300) 最高 540 ℃ | 高温蒸気、発電所用途 |
あなたのプロジェクトにHanno Valveの突合せ溶接逆止弁が選ばれる理由
Hanno Valve の突合せ溶接逆止弁を調達すると、25 年にわたる製造専門知識と垂直統合された生産プロセスの恩恵を受けることができます。社内の鋳造工場では、プレコート砂技術を使用して高精度の鋳物を製造し、一貫した肉厚と欠陥のないコンポーネントを保証します。これは現場での信頼できるパフォーマンスに直接つながります。
飯能バルブの突合せ溶接式逆止弁は、発電、石油・ガス、化学処理、水処理の分野で国内外のお客様から信頼されています。大手エンジニアリング会社からの繰り返しの注文により、製品の耐久性と価値提案が確認されています。
性能、信頼性、費用対効果のバランスが取れた突合せ溶接逆止弁を求めるバイヤーに、Hanno Valve は文書化された現場履歴と包括的な品質管理に裏付けられた実証済みのソリューションを提供します。
よくある質問
Q: 飯能バルブの突合せ溶接式逆止弁は垂直ラインに設置できますか?
A: はい、ただし上向きの流れ方向 (下から上) のみです。ディスクは重力に依存して閉じるため、垂直下向きの流れはお勧めできません。具体的な設置手順については、飯能バルブエンジニアリングにお問い合わせください。
Q: これらのバルブに適さない媒体は何ですか?
A: Hanno Valve の突合せ溶接逆止弁は、クリーンな媒体用に設計されています。ディスクの適切な装着を妨げる可能性がある固体粒子、スラリー、または高粘度の液体を含む流体には使用しないでください。
Q: 各バルブにはどのような文書が付属していますか?
A: 標準文書には、材料試験証明書 (EN 10204 3.1)、静水圧試験報告書、目視検査記録、およびバルブ識別タグが含まれます。ご要望に応じて第三者による検査を手配することも可能です。
Q: Hanno Valve の突合せ溶接逆止弁の通常のリードタイムはどれくらいですか?
A: 標準リードタイムは、材料のグレードと数量に応じて 15 ～ 30 営業日です。社内鋳造工場により、WCB や CF8M などの一般的な材料のリードタイムを短縮できます。
Q: 球面接続により耐用年数はどのように向上しますか?
A: 球面ジョイントにより、最大プラスまたはマイナス 2 度の角度ずれが補正されます。これにより、ロッカー アームとヒンジ コンポーネントにかかるストレスが軽減され、パイプの熱膨張や取り付け公差によって引き起こされる早期の摩耗が防止されます。
Q: Hanno Valve 突合せ溶接逆止弁の交換部品は入手可能ですか?
A: はい、Hanno Valve では、すべての標準サイズの交換用シーリング ガスケット、シーリング リング、および完全なトリム アセンブリを在庫しています。正確に識別するには、バルブのシリアル番号を添えて部品部門にお問い合わせください。
