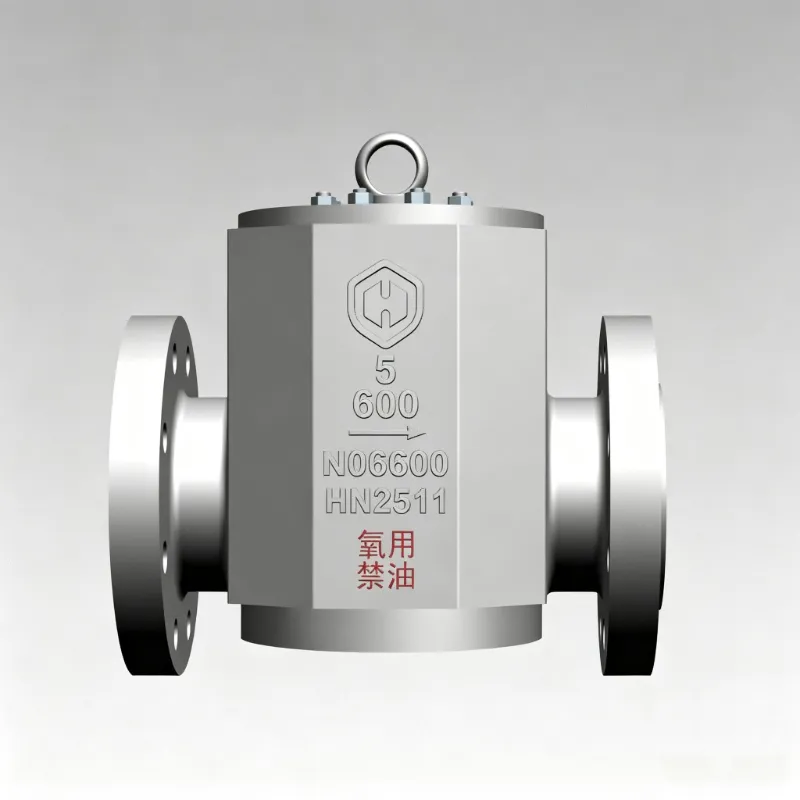

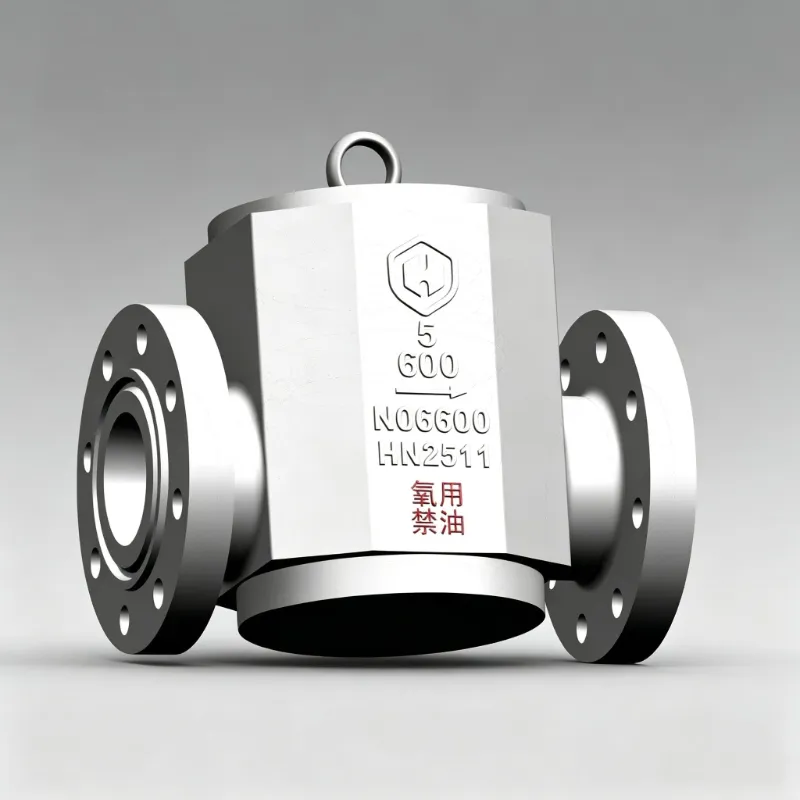

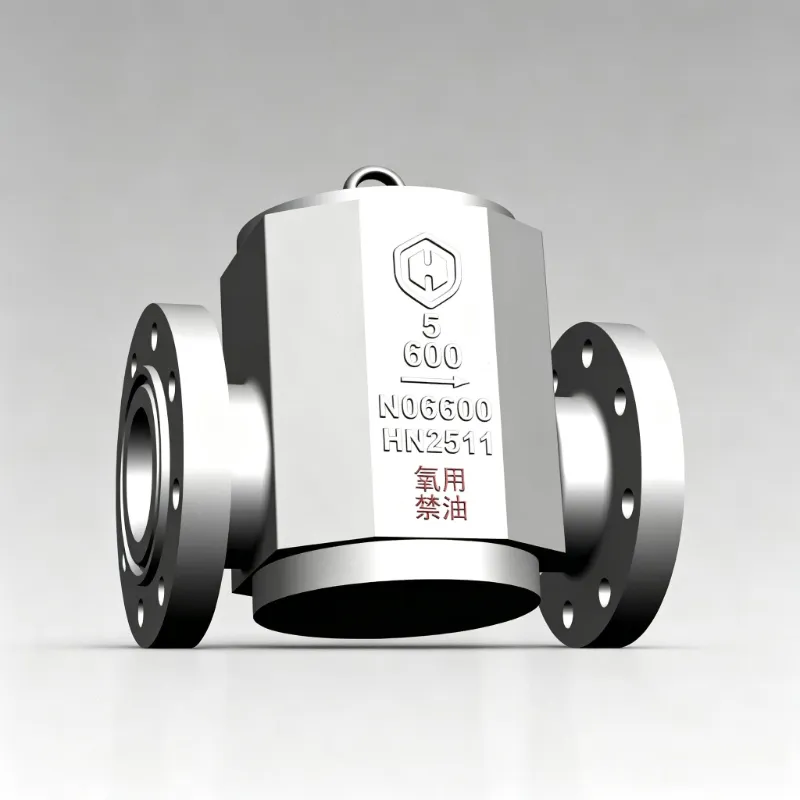

自由鍛造チェックバルブ

Hanno Valve は、要求の厳しい産業用途向けに自由鍛造逆止弁を中国で製造しています。このスイングタイプの逆止弁はインコネル 600 材料で製造され、酸素サービス用に設計されています。全てのバルブ部品は厳密な脱脂処理を経て出荷されます。

一方向の流れを実現するスイングチェックバルブ設計

逆止弁は、流体の流れを一方向に許し、逆流を防ぐ自動弁です。

スイング式ディスクを使用した自由鍛造逆止弁です。ディスクは媒体の方向に合わせて移動し、逆流が発生すると閉じて、パイプライン内の逆流を防止します。

このバルブは、パイプラインおよび接続された機器の逆流保護が必要な用途に適しています。

自由鍛造とインコネル600素材

このバルブは自由鍛造技術を用いて製造されています。従来の鋳造構造と比較して、鍛造プロセスにより機械的特性が向上し、結晶粒構造が微細化されます。

このバルブには、耐食性と高温性能が必要な用途に使用されるニッケルクロム合金であるインコネル 600 が使用されています。

提供された技術要件に従って、材料は化学組成、熱処理、および金属組織の要件も満たされます。

酸素サービス用に設計

酸素サービスでは、バルブコンポーネントの清浄度が特に重要視されます。

この用途のため、バルブ各部は厳密な脱脂処理が施されています。脱脂プロセスは、バルブを酸素供給用に準備する重要な部分です。

提供される技術要件には、バルブとそのコンポーネントの清浄度関連の要件も指定されています。

技術仕様

1. 部品表 (BOM)

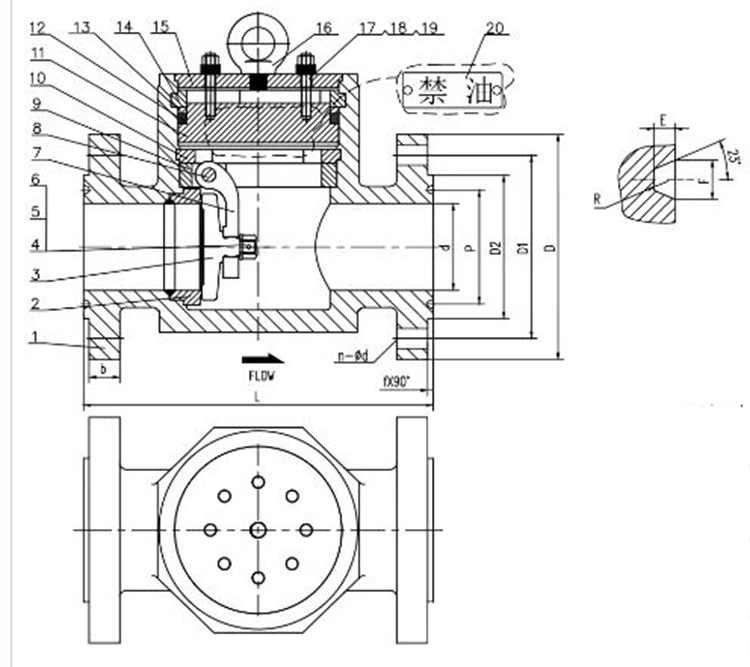

2. 寸法仕様

適用規格

バルブは、付属の技術文書に指定されている基準に従って設計およびテストされています。

API 594

このチェックバルブの設計基準として API 594 が規定されています。

API 598

API 598 は、バルブの検査と圧力テスト用に指定されています。提供された図面では、シェル テスト圧力 154 bar、シート テスト圧力 113 bar、および低圧シール テスト 6 bar を指定しています。

ASME B16.5

フランジの寸法と接続要件は、技術文書に指定されている ASME B16.5 に従います。

ASME B16.10

面間寸法は ASME B16.10 に従って設計されています。

検査と品質要件

飯能バルブが提供する技術要件には、材料、圧力含有部品、バルブ本体コンポーネント、最終テストを含む検査要件が指定されています。

要件には次のものが含まれます。

特定物質の化学組成管理

該当する ASTM および EN 要件に従った熱処理

ASTM E381に準拠した金属組織検査

指定された圧力がかかる部品の UT および PT の全数検査

指定された鋳造バルブコンポーネントの 100% RT 検査

指定された API 598 要件に従った圧力テスト

帯電防止性能要件

酸素サービスのための厳格な脱脂処理

帯電防止性能については、技術要件で接地抵抗が 10 Ω 未満、フランジ間抵抗が 0.03 Ω 未満と規定されています。

製造の詳細

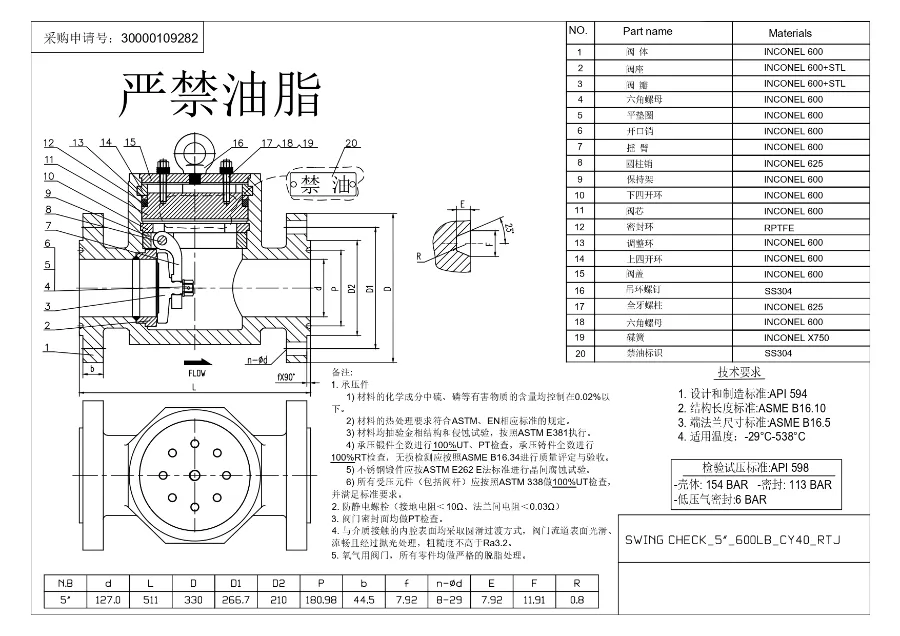

技術図面では、呼び径 127 mm、面間寸法 511 mm の 5 インチ バルブが指定されています。

提供された技術要件では、適用可能な温度範囲も -29°C ～ 538°C と指定されています。

これらの寸法要件と技術要件は、技術的な選択、パイプラインの設置、検査の参考になります。

飯能バルブについて

Hanno Valve は、浙江恒國バルブ製造有限公司のバルブ ブランドです。

Hengnuo は 25 年以上のバルブ製造経験を持ち、中国浙江省麗水市の美湖バルブ産業地域に拠点を置いています。同社の生産面積は約 18,000 平方メートルで、従業員は 150 人以上で、そのうち 32 人以上の上級技術者がいます。

同社の主な製品には次のものがあります。

ゲートバルブ

逆止弁

グローブバルブ

発電所のバルブ

Hengnuo は独自の鋳造工場も運営しています。この鋳造工場では、プレコート砂技術を使用して、同社のバルブ製造業務用の鋳物を製造しています。

飯能バルブの製造能力

よくある質問

これはどのようなタイプの逆止弁ですか?

スイング式逆止弁です。バルブはスイングディスクを使用しており、一方向の流れを許容し、逆流を防ぎます。

この自由鍛造チェックバルブにはどのような材質が使用されていますか?

バルブはインコネル 600 材料で製造されています。

このバルブは酸素供給用に設計されていますか?

はい。提供された製品情報には酸素サービス用バルブが指定されており、すべてのバルブ部品は厳密な脱脂処理が施されています。

バルブにはどのような規格が定められていますか?

提供される技術ドキュメントでは、API 594、API 598、ASME B16.5、および ASME B16.10 を指定します。

適用温度範囲はどのくらいですか?

規定の適用温度範囲は-29℃～538℃です。

技術図面に示されているサイズはどれくらいですか?

提供された図面は、呼び径 127 mm、面間寸法 511 mm の 5 インチ バルブを示しています。
