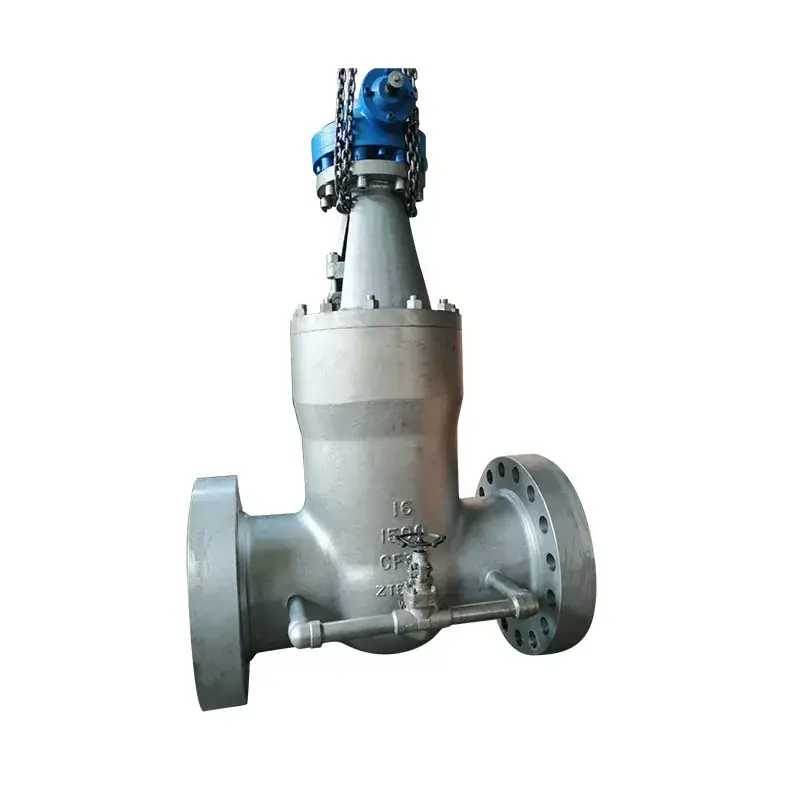

ウェッジゲートバルブ
Hanno Valve ウェッジゲートバルブは、コンパクトな構造設計、滑らかな流路、小さな流量係数という利点を備えており、限られたスペースで優れた流量制御効果を提供できます。 ウェッジゲートバルブの駆動方法には、手動、空気圧、電動、ギアボックスなどの方法があり、さまざまな用途やニーズに適しています。
お問い合わせを送信
製品説明
飯能バルブ・ウェッジゲートバルブの用途と特徴
1. コンパクトな構造、合理的な設計、優れたバルブ剛性、滑らかな流路、低い流動抵抗係数。
2. シール面はステンレス鋼と硬質合金でできており、長寿命です。
3. 柔軟性のあるグラファイトパッキンを採用しており、確実なシール性と簡単で柔軟な操作性を実現します。
4. 運転モードには、手動、電動、空気圧、ギアトランスミッション、および構造タイプが含まれます。弾性ウェッジ式シングルバルブ、剛性ウェッジ式シングルゲート、ダブルゲートタイプ5は、石油、化学、火力発電所の石油、水、蒸気のパイプラインの媒体を接続または遮断するための開閉装置として広く使用されています。
材料
| いいえ。 | 部品名 | 材料 |
|---|---|---|
| 1 | 体 | ASTM A351-CF8 |
| 2 | シート | STL |
| 3 | ディスク | ASTM A351-CF8+STL |
| 4 | 幹 | F304 |
| 5 | ボンネットボルト | ASTM A193 B8 |
| 6 | ボンネットナット | ASTM A194 8 |
| 7 | ガスケット | SS304+グラファイト |
| 8 | ボンネット | ASTM A351-CF8 |
| 9 | 後部座席ブッシュ | SS304 |
| 10 | パッキング | 黒鉛 |
| 11 | ピン | SS304 |
| 12 | グランドアイボルト | ASTM A193-B8 |
| 13 | 腺 | SS304 |
| 14 | グランドフランジ | ASTM A351-CF8 |
| 15 | グランドナット | ASTM A194-8 |
| 16 | ヨーク | ASTM A351-CF8 |
| 17 | ギアボルト | ASTM A193-B8 |
| 18 | ギヤ | ダクタイル鋳鉄 |
| 19 | ヨークボルト | ASTM A193-B8 |
| 20 | ヨークナット | ASTM A194-8 |
