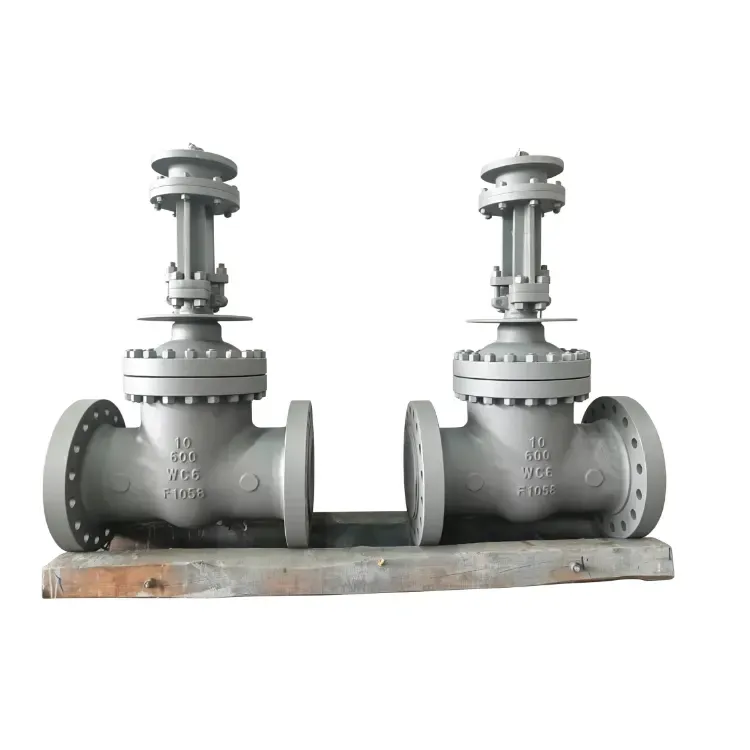

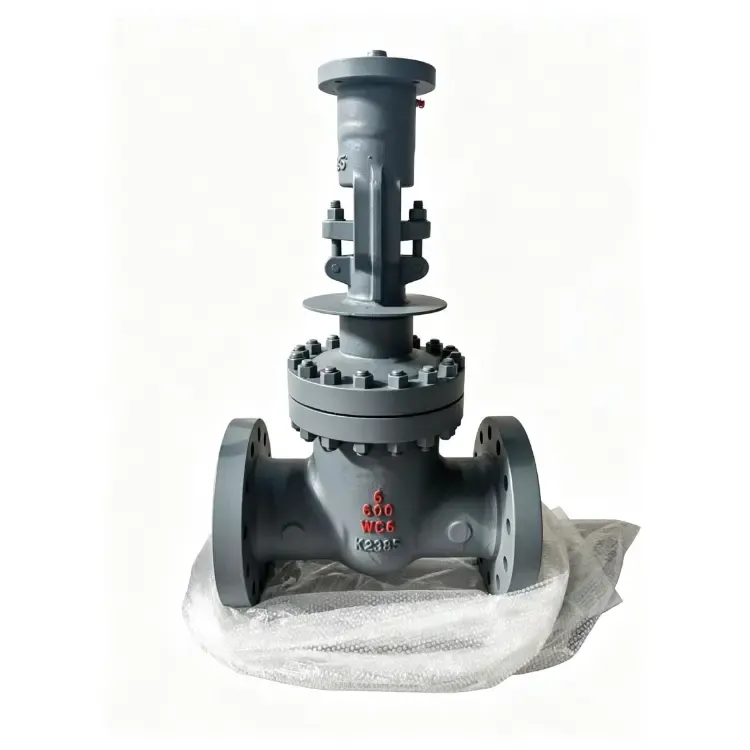

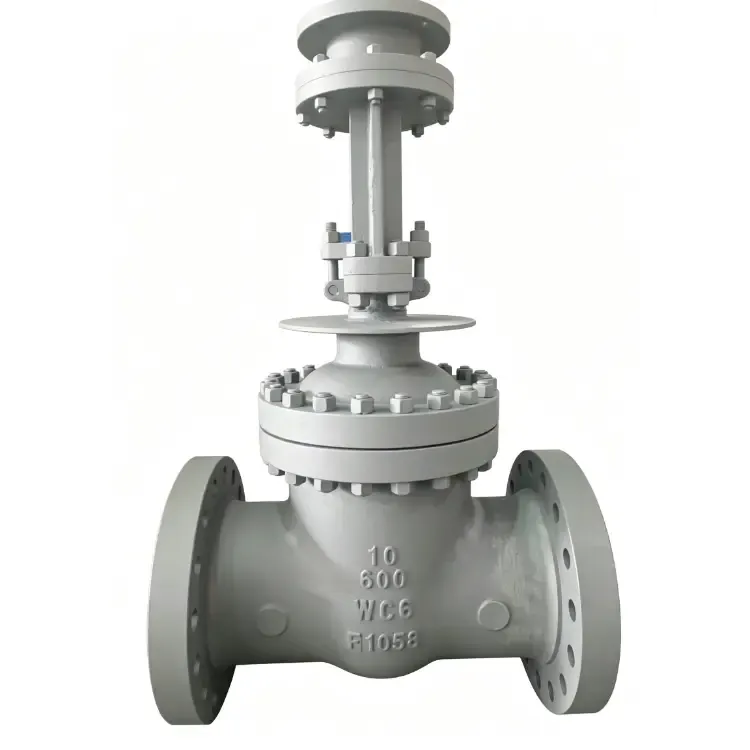

放熱機能を備えた高温用ゲートバルブ

Hanno Valve の放熱機能付き高温ゲート バルブは、高温で動作する熱流体システムを確実に遮断できるよう特別に設計された隔離バルブです。このバルブは、延長されたボンネットと一体化された放熱構造を採用することにより、バルブ本体からステム、パッキン、アクチュエータへの熱伝達を効果的に低減します。これは、発電、石油化学、精製、エネルギー産業にわたる高温蒸気、熱油、排ガスの用途に広く使用されています。

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. によって Hanno Valve ブランドで製造されているこのシリーズは、25 年以上のバルブ製造の専門知識を表しています。同社は、中国の有名な工業用バルブ製造基地である浙江麗水碧湖バルブ工業区にある18,000平方メートルの近代的な生産施設で操業しています。飯能バルブは、32 名以上の上級技術エンジニアを含む 150 名の熟練した従業員を擁し、生産プロセス全体を通じて厳格な品質基準を維持しています。

主要な設計機能

放熱構造

標準のゲート バルブとは異なり、このモデルは、重要なシーリング コンポーネントを極端な温度から保護するように設計された専用ヒートシンク システムを備えています。

拡張ボンネット: 高温のバルブ本体と冷却パッキン領域の間の距離を増やし、グランドおよびステムシールの温度を大幅に下げます。

フィンまたはリブ構造: 拡張された表面積により自然対流と放射冷却が強化され、熱が上部ステムやパッキングチャンバーに到達する前に効果的に放散されます。

空冷チャンバー:​​ エアギャップまたはフィン付きセクションが熱バリアとして機能し、本体からボンネットおよびアクチュエーターへの伝導熱伝達を最小限に抑えます。

高温パッキングシステム: 強化グラファイトまたはセラミックファイバーパッキングは、ステムの高温でもシールの完全性を維持し、信頼性の高い長期パフォーマンスを保証します。

この設計により、パッキン寿命の延長、メンテナンス頻度の削減、およびオペレータの安全性の向上が保証されます。

材料の選択

高温クリープ、酸化、熱サイクルに耐えられるように、材料は慎重に選択されています。

ボディ＆ボンネット：A217 WC6/WC9/C5、A351 CF8C

ゲートとシート: ステライトまたは同様の耐摩耗性合金で表面硬化処理

ステム: A182 F6a、F304、F316、または析出硬化ステンレス鋼

パッキン: 押し出し防止リング付きの柔軟なグラファイト

技術仕様

バルブは国際的に認められた規格に従って製造されています。

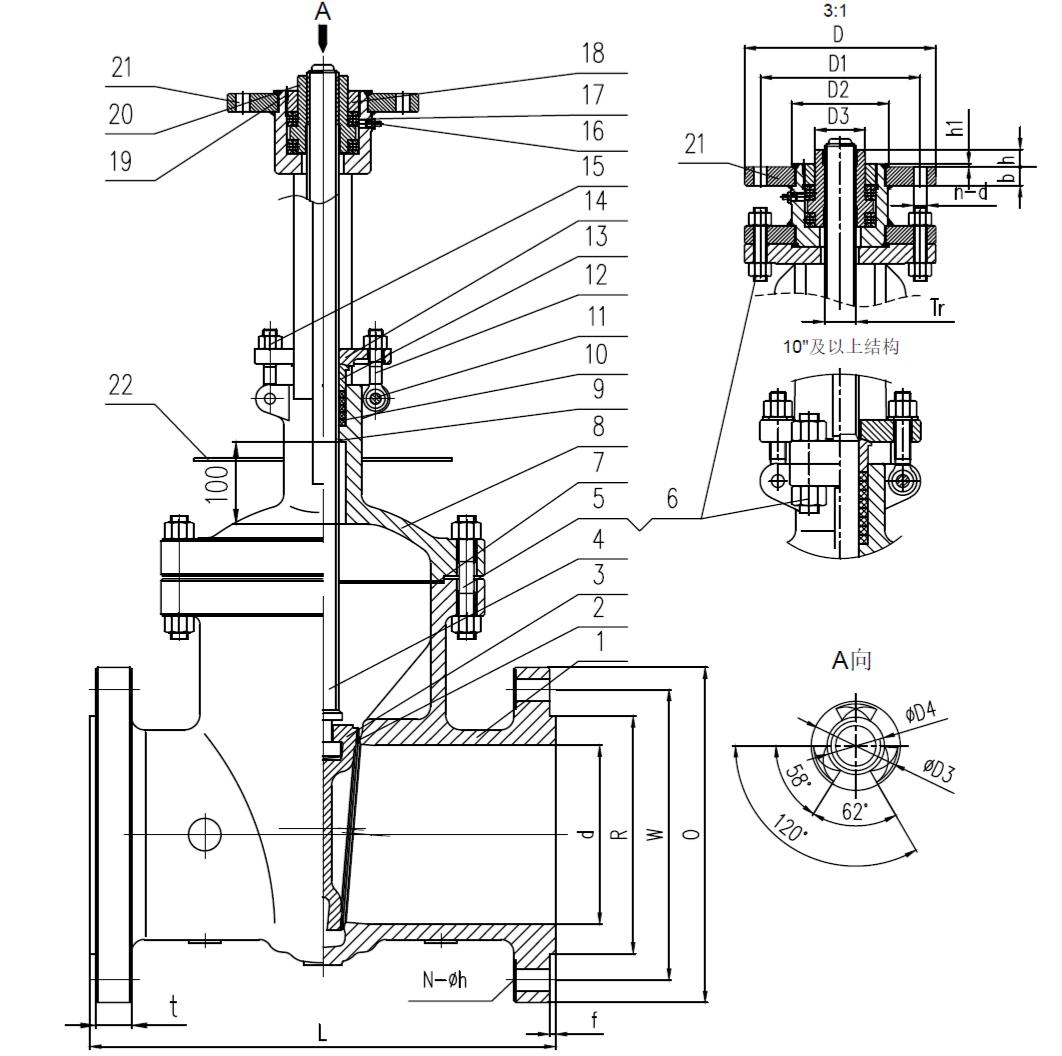

寸法データ（600LBクラス、WC6ボディ、RFフランジ）

寸法（mm）

動作データ（アプリケーション例）

品質保証と認証

飯能バルブの品質に対する取り組みは、国際認証の包括的なポートフォリオによって証明されています。

ISO9001国際品質マネジメントシステム認証

ISO14001環境マネジメントシステム認証取得

API 600 アメリカ石油協会認証

CE 欧州適合認証

TC 010/032 ロシア認証

中国のTS特殊機器製造ライセンス

同社は、高度なプレコート砂型鋳造技術を活用した独自の鋳造工場を運営しており、寸法精度の向上と生産リードタイムの​​短縮による高品質の精密鋳造を保証しています。

40 セット以上の専門的な加工および試験装置、100% の製品合格率、および独立した鋳造能力を備えた Hanno Valve は、世界中の重要な高温用途向けに信頼性の高い高性能バルブを提供しています。

代表的な用途

発電：ボイラー蒸気隔離、主蒸気ラインバルブ

石油化学および精製: 高温プロセスライン、FCC ユニット、原油/減圧蒸留

サーマルオイルシステム: 信頼性の高い遮断を必要とする伝熱流体回路

排ガス処理: 高温ガスの分離と分流
