スチール製ゲートバルブ

スチールゲートバルブとは、金属鋼鋳物から製造されたゲートバルブを指します。これらは、鋳鉄ゲート バルブ、鍛造鋼ゲート バルブ、可鍛鋳鉄ゲート バルブとは異なります。開閉部品はゲートプレートであり、流体の方向に対して垂直に動きます。ゲート バルブは全開または全閉で使用できるように設計されており、流量の調整や絞りには使用しないでください。

バルブには 2 つのシール面があります。従来のウェッジゲートバルブでは、これらの表面はバルブパラメータに応じて変化するウェッジ形の角度を形成します（通常は5°（または、より低い媒体温度の場合は2°52'））。ウェッジ ゲート バルブのゲート プレートは、一体型の剛性プレートとして、または機械加工中のシール面の角度の偏差を補償するためにわずかな変形を許容する弾性プレートとして製造できます。弾性プレートには、開閉の軽さ、密閉性の向上、弾性コンポーネントの良好な記憶効果、長寿命などの大きな利点があります。これらは、水道、下水システム、建設、石油、化学、食品、製薬、繊維、電力、海洋、冶金、エネルギーシステムなどのパイプラインの調整および搬送装置に広く適用できます。

スチールゲートバルブ – 主な特長

• 低い流体抵抗

• 中程度の摩擦や浸食が起こりにくいシール面

• スムーズな開閉

• 媒体の流れ方向に制限がなく、流れの乱れや圧力低下がありません

• シンプルな構造で構造長が短い

• 優れた製造性

• 高温および高圧耐性に対応する幅広い材料が入手可能であり、幅広い用途の可能性を提供します

材料

代表的な用途

カスタマイズとOEMサービス

Hanno Valve は、プロジェクトの要件を満たす完全なカスタマイズをサポートしています。

• 圧力定格: PN10 – PN420 / クラス 150 – クラス 2500

• サイズ範囲: DN50 – DN1200 (2" – 48")

• エンド接続: RF、RTJ、BW、SW、ネジ式

• 操作タイプ: ハンドル、ギアボックス、電動アクチュエーター、空気圧アクチュエーター

• 特殊コーティング: エポキシ、FBE、亜鉛メッキ、高温塗料

• 非標準材料: 二相ステンレス鋼、ハステロイ、モネル、インコネル (リクエストに応じて)

✅ 社内での鋳造と機械加工により短納期。 ✅ サンプル注文や小ロットも大歓迎です。

品質保証

• API 598 / ISO 5208 に基づく 100% 圧力テスト (シェルおよびシート)

• 100% の材料トレーサビリティ (化学および機械レポート)

• プレコート砂プロセスを使用した社内鋳造工場 - 欠陥のない鋳物を保証します

• 加工中および加工後の厳密な寸法検査

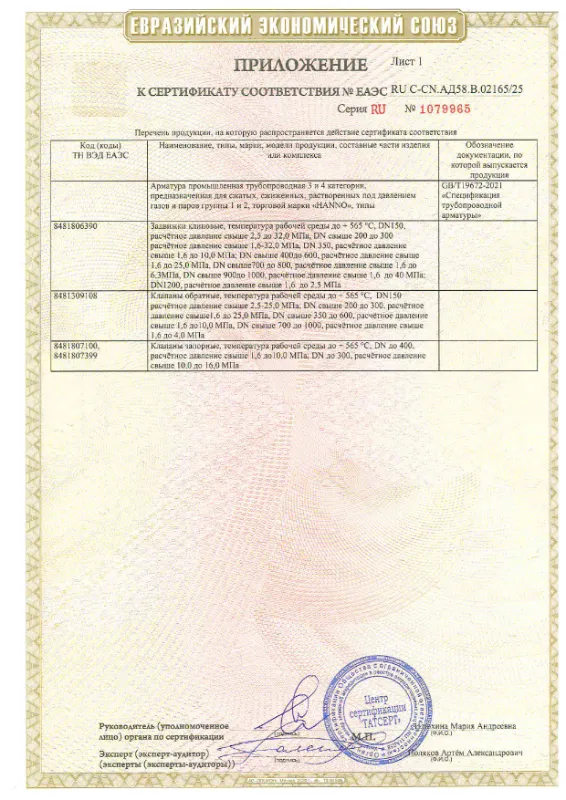

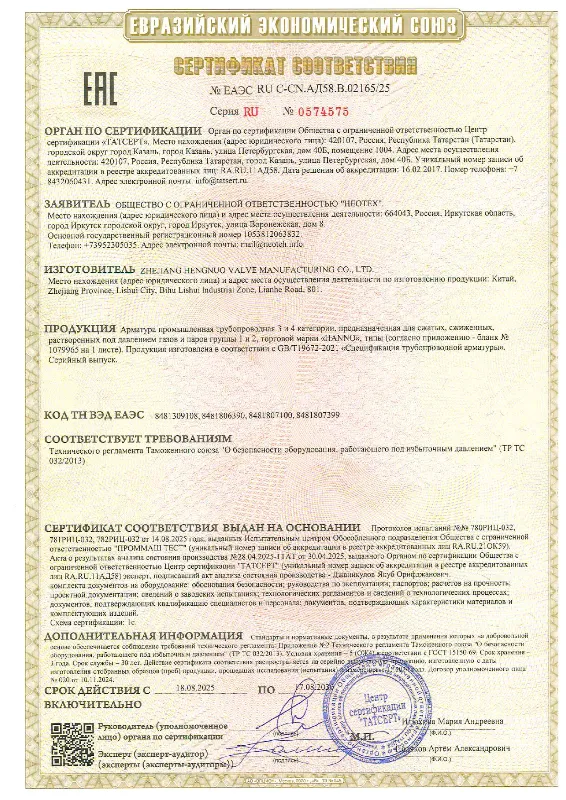

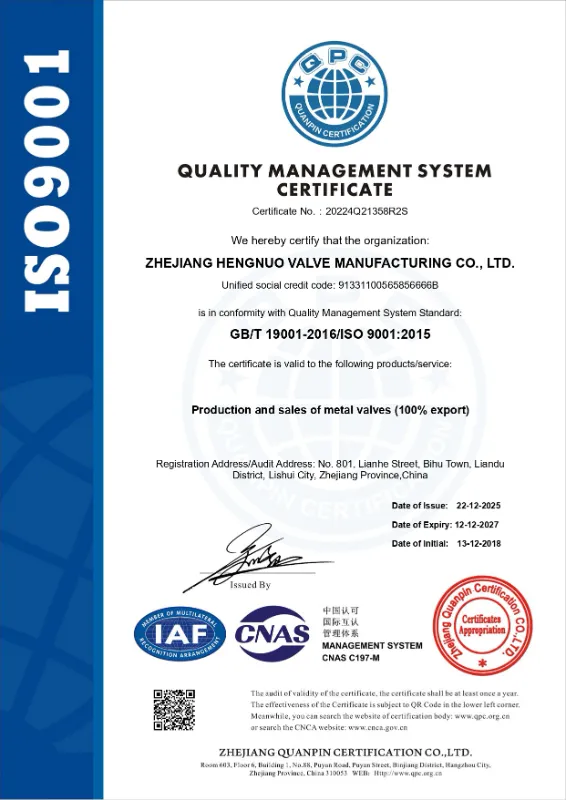

• 利用可能な認証: ISO 9001、API 6D、CE/PED、TS (中国特殊機器ライセンス)
