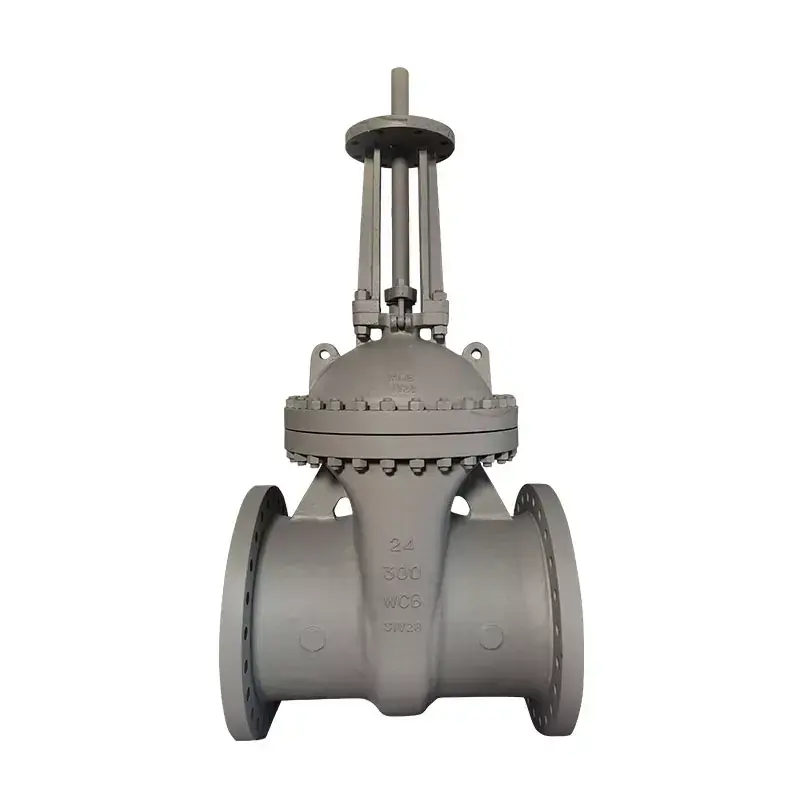

ライジングステムゲートバルブ

飯能バルブの高品質ライジングステムゲートバルブは、頻繁に操作する場合や、火災・給排水などバルブの状態を直感的に把握したい場合など、さまざまなシーンに最適です。

ライジング ステム ゲート バルブ。バルブ ステムとも呼ばれます。バルブ ライジング ステムとは、通常のリフティング ステム ゲート バルブ (ライジング ステム ゲート バルブとも呼ばれる) など、バルブ プレートに伴うバルブ ステムの直線運動を指します。通常、リフティングロッドには台形ネジが設けられており、バルブ上部のナットとバルブ本体のガイド溝を介して回転運動を直線運動に変換、つまり操作トルクを操作推力に変換します。

ゲートバルブの開閉部品はゲートプレートであり、ゲートプレートの移動方向は流体の方向と垂直になります。ゲート バルブは全開と全閉のみが可能で、調整や絞りはできません。

プレートには 2 つのシール面があり、最も一般的に使用されるモード ゲート バルブには、くさび形を形成する 2 つのシール面があります。ウェッジ角度はバルブパラメータによって異なりますが、通常は 50 度、媒体温度が高くない場合は 2 ° 52 ' です。

ウェッジ ゲート バルブのゲートは、リジッド ゲートと呼ばれる全体として作成できます。加工性の向上や加工時のシール面角度のズレを補正するために、若干の変形を生じさせることができるゲートにすることもできます。

このタイプのゲートはエラスティック ゲートと呼ばれます。

ライジングステムゲートバルブの種類は、シール面の形状によりウェッジゲートバルブとパラレルゲートバルブに分類されます。ウェッジ ゲート バルブは、単極、ダブル プレート、および弾性ゲート バルブに分類することもできます。パラレルゲートバルブはシングルゲートプレートとダブルゲートプレートに分けられます。バルブステムのネジ位置により、ライジングステムゲートバルブとヒドゥンステムゲートバルブの2種類に分けられます。

オープンステムゲートバルブが閉じているとき、シール面は媒体圧力のみでシールできます。つまり、ゲートのシール面は媒体圧力によって反対側のバルブシートに押し付けられ、シール面が確実にシールされます。シールされたものをセルフシールといいます。ほとんどのゲートバルブは強制シールを使用しています。つまり、シール面のシール性能を確保するには、バルブを閉じるときに外力を使用してゲートプレートをバルブシートに強制的に押し付ける必要があります。
