ハンドホイール ゲート バルブが産業用パイプラインの隔離に依然として信頼できる選択肢である理由

抽象的な： ハンドルゲートバルブ簡単な機械構造、手動操作、安定したシーリング、幅広い用途の柔軟性を兼ね備えているため、パイプライン絶縁のための実用的なソリューションであり続けます。飯能は、要求の厳しいサ​​ービス環境に適した材料構成と製造能力を備えた、産業および民間パイプライン システム向けに設計された耐久性のあるバルブ ソリューションを提供します。このガイドでは、ハンドホイール ゲート バルブの仕組み、その主な利点、設置要件、メンテナンス方法、および信頼できるバルブ サプライヤーを選択する際に購入者が考慮すべき要素について説明します。

目次

• ハンドルゲートバルブとは何ですか?
• ハンドルゲートバルブはどのように機能しますか?
• 主な利点は何ですか?
• どのような材料が一般的に使用されていますか?
• ハンドルゲートバルブはどこで使用されますか?
• 適切なバルブをどのように選択すればよいですか?
• 設置とメンテナンスの要件は何ですか?
• ハンドホイール ゲート バルブと他のオプションとの比較は?
• よくある質問

ハンドルゲートバルブとは何ですか?

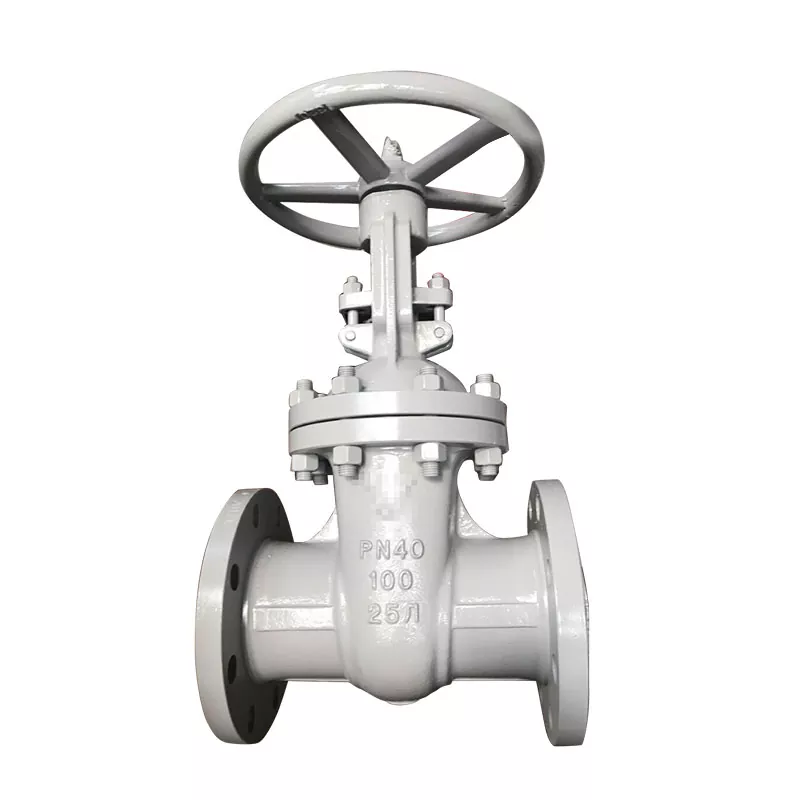

ハンドルゲートバルブ手動操作の隔離バルブで、回転ハンドホイールを使用してバルブ ステムを動かし、ゲートを上げ下げします。ゲートがシートから持ち上げられると、パイプラインが開き、媒体が通過できるようになります。ゲートがシートに密着すると通路が遮断されます。

連続流量調整用に設計されたコントロール バルブとは異なり、ゲート バルブは主に全開または全閉の使用を目的としています。この動作原理により、スロットル機能よりも信頼性の高いパイプライン分離が重要な場合に特に役立ちます。

ハンノーの製品情報によると、ハンドルゲートバルブは比較的シンプルな構造と手動操作方式を採用しており、産業用や民生用のさまざまな用途に適しているとのこと。

ハンドルゲートバルブはどのように機能しますか?

動作原理は比較的簡単です。ハンドルを回すと、回転運動がステムの直線運動に変換されます。次に、ゲートが必要な開閉位置に達するまで、ステムがゲートを垂直に移動させます。

1. ハンドル回転:オペレータは手動でハンドルを回します。
2. ステムの動き:回転方向に応じてステムが動きます。
3. ゲートの動き：ゲートはバルブ本体内で上向きまたは下向きに移動します。
4. 流れの隔離:ゲートがバルブシートから離れる、またはバルブシートに接触する。
5. 最終的な位置:通常の使用中、バルブは全開または全閉のままになります。

標準操作では、飯能では右回転で閉、左回転で開きます。同社の製品ガイダンスでは、ゲートバルブをスロットリングに使用すべきではないとも強調しています。

ハンドホイール ゲート バルブの主な利点は何ですか?

ハンドホイール ゲート バルブの人気が続いているのは、機械的な単純さと信頼性の高い遮断機能に大きく関係しています。電気または空気圧による作動が不要な施設の場合、手動操作によりシステムの複雑さを軽減することもできます。

ハンノーは、ハンドルゲートバルブについて、シンプルな構造、手動制御、安定したシール性能、幅広い用途に適していると説明しています。

どのような材料が一般的に使用されていますか?

材料の選択は、バルブの耐久性、シール性能、耐食性、さまざまな媒体や動作条件への適合性に直接影響します。したがって、購入者は公称サイズのみに基づいてバルブを選択するのではなく、完全な材料仕様を評価する必要があります。

たとえば、Hanno が公開しているハンドホイール ゲート バルブの構成には、25L ボディ、13Cr シート表面、2Cr13 ステム、304 プラス グラファイト ガスケット、膨張黒鉛パッキン、GCr15 ベアリング、真鍮ステム ナット、および QT400 ハンドホイールがリストされています。

実際の調達では、最終的な材料仕様をプロジェクトの圧力、温度、媒体、腐食条件、適用される規格、および承認されたバルブ図面と照らし合わせて常に検証する必要があります。

ハンドルゲートバルブはどこで使用されますか?

ハンドホイール ゲート バルブは主に遮断デバイスであるため、オペレーターが流れを停止または回復する簡単な方法を必要とする多くのパイプライン システムに組み込むことができます。

• 石油と精製:パイプラインの分離とプロセスシステムの停止。
• 化学処理:互換性のあるプロセスおよびユーティリティラインの分離。
• 発電量:水、蒸気、公共システムの絶縁をサポートします。
• 水と廃水:幹線と機器の絶縁。
• 工業生産:プロセスパイプラインの手動分離。
• 一般的な民事システム:パイプラインを手動で遮断するだけで十分な用途。

飯能の幅広いゲートバルブ製品は、石油、化学、製薬、肥料、発電、上下水、海洋、冶金、エネルギー用途などの産業向けに位置付けられています。

適切なバルブをどのように選択すればよいですか?

ハンドホイール ゲート バルブの選択は、価格だけではなく動作条件から始める必要があります。技術的に適切なバルブは、サービスの信頼性を向上させ、機器の動作寿命にわたるメンテナンスのリスクを軽減します。

1. 公称サイズを決定します。バルブのサイズをパイプラインおよび接続の要件に合わせてください。
2. 圧力定格を確認します。システムの最大動作条件に適した圧力クラスを選択してください。
3. 温度を評価する:通常動作温度と最高/最低動作温度の両方を考慮してください。
4. 媒体を特定します。水、油、ガス、化学薬品、蒸気、その他の媒体との適合性を確認します。
5. ボディとトリムの素材を選択します。腐食、侵食、温度、機械的要件を考慮してください。
6. 接続タイプを確認します。フランジ接続、突合せ溶接接続、ねじ接続、またはその他の接続が必要かどうかを確認します。
7. 操作トルクを確認します。大きなバルブや高い差圧では、直接手動操作ではなくギアボックスが必要になる場合があります。
8. 適用される規格を確認します。プロジェクトの仕様と必要な設計、テスト、および認証基準を確認します。

この最後の点は、産業用調達において特に重要です。 Hanno は、ハンドホイールの直接操作に過度の手作業が必要となる大型バルブ用の、ギアボックス操作のゲート バルブも製造しています。公開されているギアボックス ゲート バルブの範囲は、DN150 ～ DN1400 およびクラス 2500 までの圧力クラスをカバーしています。

設置とメンテナンスの要件は何ですか?

シール性能を維持し、不要な動作上の問題を軽減するには、正しい取り付けが不可欠です。取り付ける前に、バルブチャンバーとシール表面を清掃して、泥、砂、その他の汚染物質を除去する必要があります。

インストールチェックリスト

• バルブのモデルと接続寸法を確認してください。
• 必要な取り付け方向を確認してください。
• 組み立て前にシール面をきれいにしてください。
• 接続ボルトは均等に締め付けてください。
• ステムのスムーズな動きを妨げずにパッキンの圧縮をチェックします。
• ハンドルの操作とメンテナンスのために十分な隙間を確保してください。
• 伝達機構を備えたバルブについては、メーカーの指示に従ってください。

飯能は特に、衝突やハンドルの不適切な取り扱いを避け、操作に十分なスペースを確保することを推奨しています。頻繁に作動するバルブについては、そのガイダンスでは少なくとも月に 1 回の潤滑を推奨しています。

定期検査では、パッキンの状態、ステムの動き、漏れ、ハンドルの完全性、フランジの接続、異常な動作抵抗にも焦点を当てる必要があります。過剰な力が必要な場合、オペレータはエクステンション バーやその他の間に合わせのツールを使用するのではなく、原因を調査する必要があります。

ハンドホイール ゲート バルブと他のオプションとの比較は?

最適なバルブのタイプは、目的の機能によって異なります。ハンドホイール ゲート バルブは、主な要件が連続流量調整ではなく信頼性の高い手動遮断である場合に特に適しています。

したがって、ゲートバルブは、単に安価である、馴染みがあるという理由だけで選択されるべきではありません。重要な問題は、バルブの動作原理が実際のパイプラインの機能と一致するかどうかです。

ハンドルゲートバルブに関するよくある質問

1. ハンドルゲートバルブは主に何に使用されますか?

これらは主にパイプラインの流れを完全にオープンまたは完全に閉じるために使用されます。これらは通常、スロットルや連続流量調整を目的としたものではありません。

2. ハンドホイールゲートバルブは電気なしで操作できますか?

はい。標準的なハンドホイール操作構成では手動による機械操作が使用されるため、通常は外部電源は必要ありません。

3. ゲートバルブを閉じるにはハンドルをどちらに回しますか?

飯能 構成の場合、時計回りに回転するとバルブが閉じ、反時計回りに回転するとバルブが開きます。特定のバルブに付属の取扱説明書を必ず確認してください。

4. 絞りにゲートバルブを使用できますか?

いいえ、ゲート バルブは通常、全開または全閉で使用できるように設計されています。これらをスロットルに使用すると、望ましくない流量状態や早期の摩耗が発生する可能性があります。

5. 頻繁に操作するハンドルゲートバルブにはどのくらいの頻度で注油する必要がありますか?

ハンノーでは、頻繁に開閉するバルブには少なくとも月に 1 回の注油を推奨していますが、実際のメンテナンス間隔はサービス条件やメーカーのメンテナンス指示も反映する必要があります。

6. ギアボックス操作のゲート バルブを選択する必要があるのはどのような場合ですか?

バルブのサイズ、差圧、または操作トルクによってハンドホイールの直接操作が現実的でない場合は、ギアボックス構成を検討できます。 Hanno は、追加の機械的利点が必要な用途向けに特にギアボックス ゲート バルブを配置しています。

結論: ハンドホイール ゲート バルブはパイプラインの隔離に賢い選択ですか?
