ゲート バルブ、チェック バルブ、グローブ バルブ: 適切なバルブを選択するにはどうすればよいですか?

ゲートバルブ, 逆止弁、 そしてグローブバルブは工業用配管システムで広く使用されていますが、さまざまな流量制御要件に合わせて設計されています。ゲートバルブは主にパイプラインを隔離するために使用され、逆止弁は逆流を防止しますが、グローブバルブは一般に流量調整に選択されます。

これら 3 つのバルブ タイプがどのように機能し、通常どこで使用されるかを理解すると、特に異なる圧力、温度、媒体条件で作業する場合に、バルブの選択がより簡単になります。

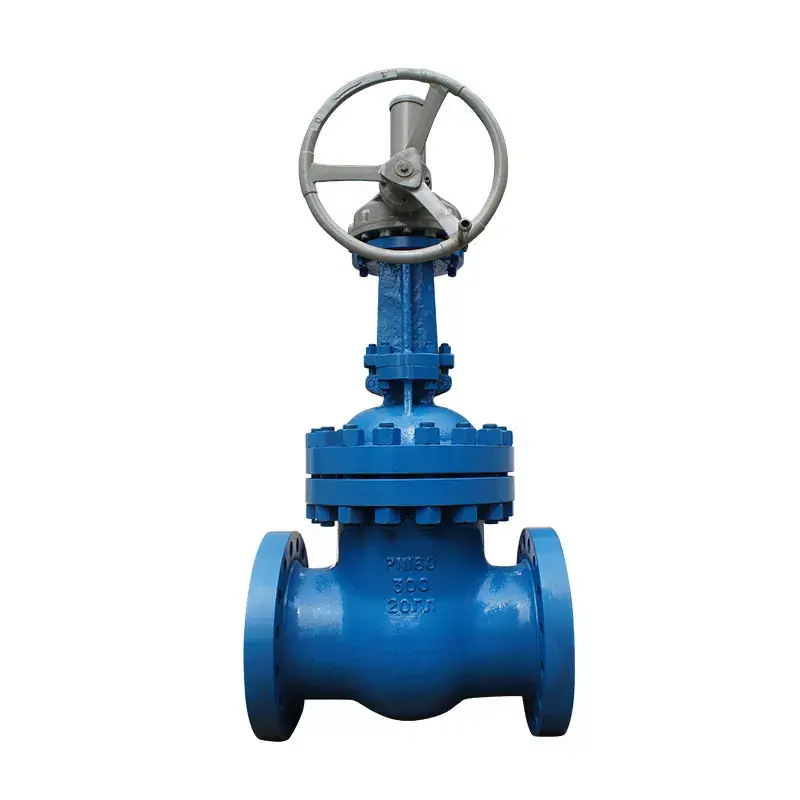

ゲートバルブは何に使用されますか?

A ゲートバルブゲートまたはウェッジを流路から遠ざけたり、流路内に移動させたりすることでパイプラインを開閉します。完全に開くと、ゲートが主流路から持ち上げられるため、このバルブ タイプは、通常の動作中にパイプラインを完全に開く必要がある用途に適しています。

ゲートバルブは一般に、絞り弁ではなく遮断弁として使用されます。これらは通常、メンテナンス、機器の交換、またはプロセス制御のためにパイプラインセクションを停止する必要がある場所に設置されます。

ゲートバルブの一般的な用途

• 石油とガスのパイプライン
• 水処理システム
• 発電所
• 化学処理システム
• 産業プロセスパイプライン
• 蒸気およびユーティリティシステム

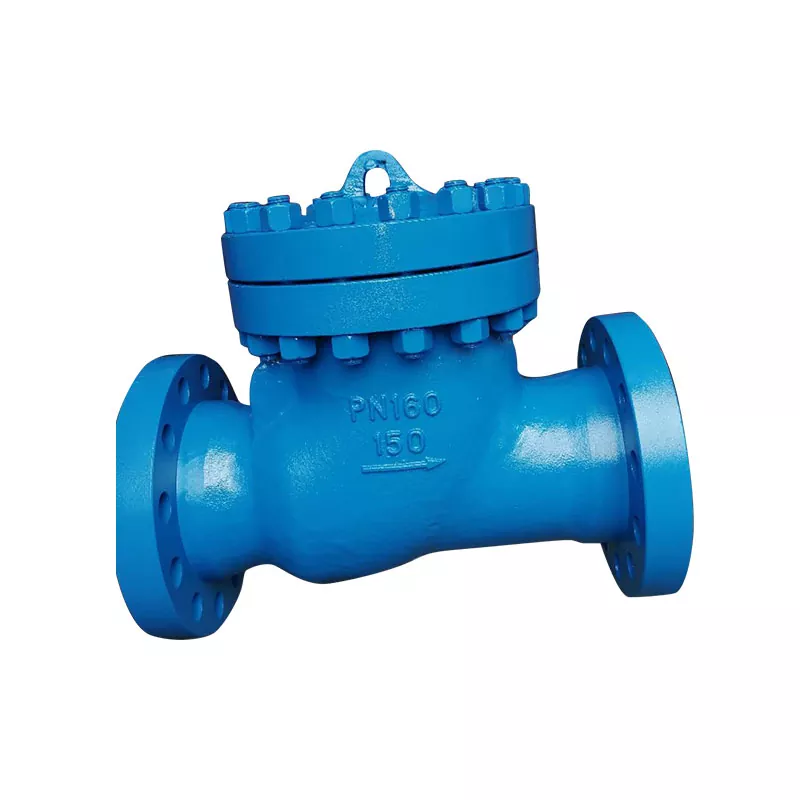

逆止弁は何をするのですか?

A逆止弁流体の一方向への移動を許容し、逆流を防止するように設計されています。手動操作のゲート バルブやグローブ バルブとは異なり、ほとんどの逆止弁はパイプライン内の流量と圧力の状態に応じて自動的に動作します。

このため、逆止弁は、システムの動作に影響を与える可能性のある逆流からポンプ、コンプレッサー、その他の機器を保護するのに特に役立ちます。

逆止弁の一般的な用途

• ポンプ吐出ライン
• 給水システム
• ボイラーおよび蒸気システム
• 石油とガスの処理
• 化学パイプライン
• 冷却水システム

逆止弁には、スイング逆止弁やリフト逆止弁など、さまざまな設計のものがあります。適切な設計は、流れの方向、設置位置、圧力、流体の特性、逆流に対する必要な応答などの要因によって異なります。

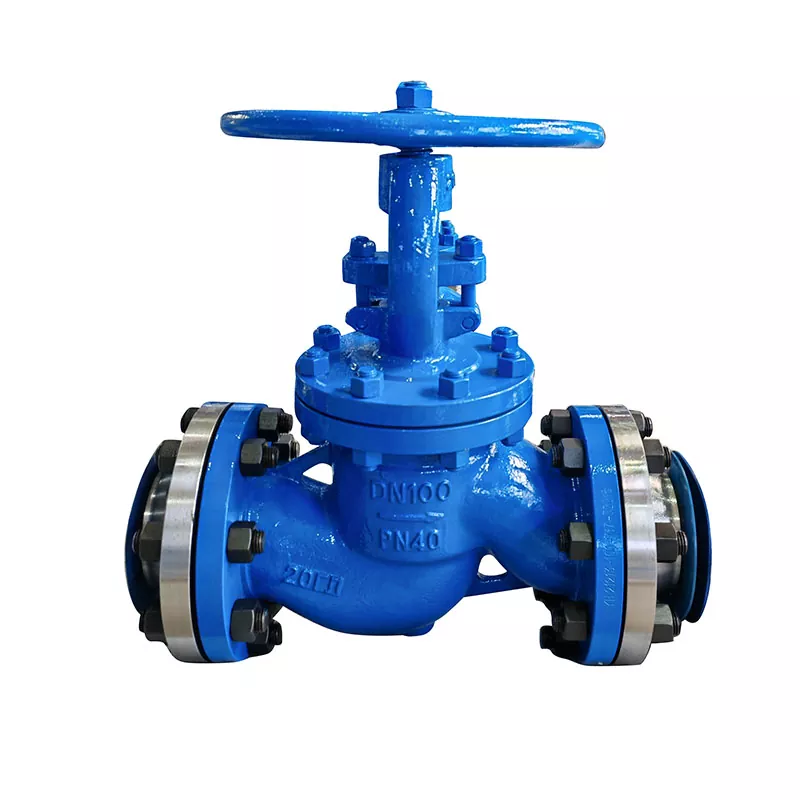

グローブバルブは何のために設計されていますか?

A グローブバルブ可動ディスクとシートを使用して流路を制御します。その構造により、単に完全にオンまたは完全にオフにするのではなく、流量を調整する必要がある用途に適しています。

したがって、グローブバルブは、工業プロセスシステムの絞りや流量調整に一般的に使用されます。手動で操作することも、自動制御が必要な場合にはアクチュエータと組み合わせて使用​​することもできます。

グローブバルブの一般的な用途

• 蒸気パイプライン
• 冷却水システム
• 化学処理装置
• 発電システム
• 暖房システム
• 産業プロセスライン

ゲートバルブ vs. チェックバルブ vs. グローブバルブ

流量制御にはどのバルブが適していますか?

正しい選択は、配管システム内でバルブが何を達成する必要があるかによって決まります。

• パイプラインの分離の場合:ゲート バルブは通常、主な要件が流れの停止または再開である場合に検討されます。
• 逆流防止のために：逆止弁は、媒体を意図した方向に移動させるために使用されます。
• 流量調整の場合:運転中に流量を調整する必要がある場合は、玉形弁が一般的に選択されます。

これらのバルブ タイプは、必ずしも互いに代替できるわけではありません。多くの産業システムでは、それぞれが異なる機能を実行するため、これらは一緒にインストールされます。

工業用バルブを選択する際に考慮すべき点は何ですか?

1. 流体媒体

水、蒸気、油、ガス、化学薬品など、パイプラインを流れる媒体を特定します。この媒体は、バルブの材質、シール要件、および全体の構造に影響を与えます。

2. 圧力と温度

バルブを選択する前に、システムの使用圧力と温度を確認してください。高圧および高温での使用には、特定のボディ、トリム、シート、およびシーリング材料が必要な場合があります。

3. パイプラインのサイズ

バルブのサイズは、パイプラインおよび必要な流量条件に対応する必要があります。ご注文前に接続形式や適用規格も併せてご確認ください。

4. 流れの方向

逆止弁を選択して取り付ける際には、流れの方向が特に重要です。バルブが正しく動作するには、設計された流れ方向に従ってバルブを取り付ける必要があります。

5. 隔離または規制

バルブの選択を絞り込む最も簡単な方法の 1 つは、用途に絶縁、逆流保護、または流量調整が必要かどうかを判断することです。

6. 操作方法

用途に応じて、バルブは手動で操作することも、遠隔または自動操作用に空気圧、電気、またはその他のアクチュエータを装備することもできます。

ゲートバルブ、チェックバルブ、グローブバルブを同じシステムで使用できますか?

はい。これら 3 つのバルブ タイプは、同じ配管システム内で異なる機能を実行できます。

たとえば、ポンプ システムでは、メンテナンス中にパイプラインを隔離するためにゲート バルブを使用したり、逆流を防止するために逆止弁を使用したり、流量調整が必要な別のセクションでグローブ バルブを使用したりする場合があります。

重要なのは、配管サイズに適合するという理由だけでバルブを選定しないことです。バルブの種類は、まず必要な機能に適合し、次に圧力、温度、媒体、材質、接続規格、使用条件に適合する必要があります。

ゲートバルブ・チェックバルブ・グローブバルブに関するFAQ

ゲートバルブをスロットルに使用できますか?

ゲート バルブは主に、継続的な絞りではなく分離を目的として設計されています。定期的な流量調整が必要な場合は、グローブバルブの方が適している場合があります。

逆止弁は手動操作が必要ですか?

ほとんどの逆止弁は媒体の圧力と流量によって自動的に動作するため、通常は手動操作を必要としません。

グローブバルブは遮断に使用できますか?

グローブバルブは遮断機能を提供しますが、その主な利点は流量の調整です。適切な選択は、配管システムの要件によって異なります。

ゲートバルブとグローブバルブのどちらを選択すればよいですか?

主な要件がパイプラインを隔離することである場合、一般にゲート バルブが検討されます。繰り返しまたは制御された流量調整が必要な用途には、通常はグローブ バルブの方が適しています。

工業用バルブを購入する際に必要な情報は何ですか?

通常、重要な情報には、バルブのタイプ、呼び径、圧力定格、動作温度、媒体、接続規格、材料要件、および操作方法が含まれます。特殊な用途では、流れの状態や設置に関する情報も必要になる場合があります。
