バルブ鋳造ガイド: 材料、鋳造プロセス、欠陥、および選択

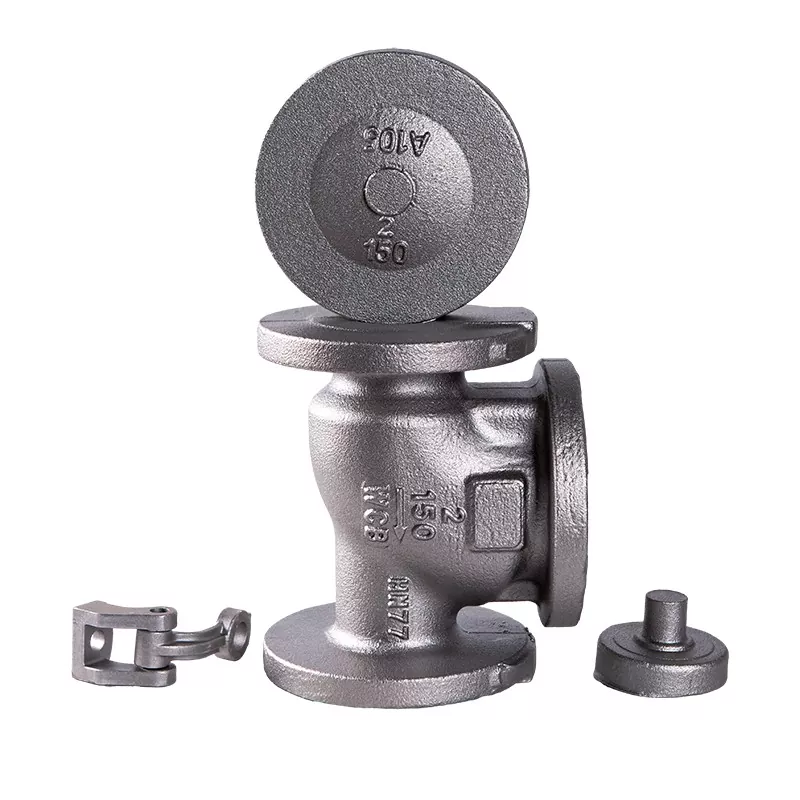

バルブ鋳造は、バルブ本体、ボンネット、カバー、およびその他の圧力を含むコンポーネントを製造するための重要な製造プロセスです。固体材料からバルブ本体を完全に機械加工する場合と比較して、鋳造により、メーカーは材料をより効率的に利用して複雑な流路や大型のバルブ構造を製造できます。

ただし、すべての鋳造方法や材料がすべてのバルブ用途に適しているわけではありません。使用温度、圧力、流体特性、バルブサイズ、材料要件、生産量はすべて、鋳造プロセスと最終コンポーネントの設計に影響を与えます。このガイドでは、主な種類について説明します。バルブ鋳造、一般的に使用される材料、製造プロセス、鋳造欠陥、および鋳造バルブ部品を調達する際に考慮すべき重要なポイント。

なぜバルブ製造に鋳造が使用されるのですか?

バルブ本体には、多くの場合、内部流路、キャビティ、シート、および接続構造が含まれています。鋳造では、機械加工前にこの形状の大部分を形成できるため、その後の加工中に除去する必要がある材料の量が削減されます。

主な利点は次のとおりです。

• 複雑なバルブ本体形状に最適
• 大きくて重い部品を製造できる
• さまざまな金属合金の使用が可能
• 特定の設計の機械加工要件を軽減します
• 個々のコンポーネントと大規模な生産の両方に適しています

一般的なバルブ鋳造プロセス

鋳造プロセスが異なると、寸法精度、表面仕上げ、生産効率、コストのレベルも異なります。

砂型鋳造

砂型鋳造は、バルブ本体やその他の比較的大きな金属部品に広く使用されています。模様の周囲に砂型を形成し、そのキャビティに溶融金属を流し込みます。

これは、バルブ コンポーネントが大きい場合、複雑な内部通路がある場合、または柔軟な生産数量が必要な場合に特に役立ちます。

インベストメント鋳造

インベストメント鋳造では、使い捨てのワックス パターンを使用して詳細な金型キャビティを作成します。比較的複雑な形状と優れた寸法精度の部品を製造できます。

このプロセスは、バルブ コンポーネントの寸法が小さい場合、詳細な形状がある場合、または寸法要件が厳しい場合に一般的に考慮されます。

ダイカスト

ダイカストでは、圧力をかけながら溶融金属を再利用可能な金型に押し込みます。適切な材料とバルブコンポーネントに高い生産効率と一貫した寸法を提供できます。

ただし、ダイカストはあらゆるバルブ用途に適しているわけではありません。特に、材料、圧力要件、コンポーネントのサイズ、使用条件によって別の鋳造方法が必要な場合には適しています。

遠心鋳造

遠心鋳造では、回転を利用して溶融金属を金型の壁に分配します。これは主に円筒形またはリング形のコンポーネントに関連付けられており、特定のバルブ部品や関連する工業用コンポーネントに役立ちます。

バルブ鋳造に使用される一般的な材料

鋳造材料は、単に購入価格だけでなく、バ​​ルブの使用環境に応じて選択する必要があります。

バルブの鋳造プロセスはどのように行われますか?

1. バルブの設計とパターンの準備

製造プロセスは、バルブコンポーネントの設計から始まります。鋳造パターンでは、必要な形状、寸法、加工代、収縮、内部通路を考慮する必要があります。

2. 金型製作

選択した鋳造方法に応じて金型を作製します。金型は、溶融金属がキャビティ内に適切に流れるようにしながら、バルブの形状を正確に再現する必要があります。

3. 金属の溶解

選択された合金は、制御された条件下で溶解されます。一貫した材料特性を維持するには、化学組成と溶融温度を監視する必要があります。

4. 注ぐ

準備した型に溶かした金属を流し込みます。ゲートおよび供給システムは、金属の流れを制御し、凝固中の収縮を補償するのに役立ちます。

5. 凝固と冷却

金属は型の中で徐々に固まっていきます。冷却条件は、鋳物の微細構造、寸法安定性、内部欠陥の可能性に影響を与える可能性があります。

6. 鋳物の取り外しと洗浄

固化後、鋳物を型から取り外します。砂、ゲート、ライザー、バリ、その他の不要な材料は、さらに処理する前に除去されます。

7. 熱処理

材料と用途に応じて、必要な機械的特性と材料状態を得るために熱処理が使用される場合があります。

8. 機械加工

通常、鋳造では、最終的に完成したバルブコンポーネントではなく、基本的な形状が生成されます。接続面、バルブシート、ステム開口部、シール領域などの重要な表面は、必要な寸法に機械加工されます。

9. 検査と試験

完成した鋳造品は、該当する技術要件に従って検査する必要があります。バルブの用途に応じて、検査には寸法検査、目視検査、材料検証、非破壊検査が含まれる場合があります。

一般的なバルブ鋳造欠陥

鋳造の品質は、完成したバルブコンポーネントの信頼性に直接影響します。金型の設計、金属の温度、注入、供給、または凝固が適切に制御されていない場合、いくつかの欠陥が発生する可能性があります。

気孔率

気孔率とは、鋳造品内の空隙またはガスに関連した空洞を指します。過度の気孔率は、圧力を保持するバルブコンポーネントの完全性を低下させる可能性があります。

収縮

凝固中に溶融金属が収縮すると、収縮が発生することがあります。収縮に関連した欠陥を減らすには、適切なライザーと供給システムの設計が重要です。

内包物

非金属介在物や不要な粒子が鋳物内に閉じ込められる可能性があります。クリーンな溶解方法と適切な型と注入手順は、このリスクを軽減するのに役立ちます。

ひび割れ

熱応力、材料特性、または不適切な鋳造条件により、凝固または冷却中に亀裂が発生する場合があります。

ミスランとコールドシャット

溶融金属が金型キャビティを完全に満たさない場合、ミスランが発生します。別々の金属の流れが適切に融合せずに合流すると、コールド シャットが発生する可能性があります。どちらの欠陥も、鋳造品の最終形状と完全性に影響を与える可能性があります。

適切なバルブ鋳造を選択するには?

バルブ鋳造選択は、鋳造方法自体ではなく、動作条件から始める必要があります。

バルブの材質を考慮する

用途に炭素鋼、ステンレス鋼、合金鋼、ダクタイル鋳鉄、鋳鉄、またはその他の合金が必要かどうかを判断します。材料の選択では、腐食、温度、圧力、流体の適合性を考慮する必要があります。

バルブのサイズと形状を考慮する

大型のバルブ本体や複雑な内部通路を備えたコンポーネントでは、小型の精密コンポーネントとは異なる鋳造プロセスが必要になる場合があります。

動作温度と圧力を考慮する

圧力と温度は、圧力を含むバルブ部品の材料と製造要件に影響します。鋳造品は、公称バルブ サイズのみに基づいて選択するのではなく、実際の使用条件に適したものである必要があります。

生産量を考慮する

少量のバッチまたは大きなコンポーネントの場合は、砂型鋳造などの柔軟な鋳造プロセスが適切な場合があります。大量生産では、再現性と生産効率を高めるために設計されたツールとプロセスが正当化される場合があります。

バルブ鋳物を購入する際に確認すべきことは何ですか?

バルブメーカー、エンジニアリング会社、産業用バイヤーの場合は、注文する前にいくつかの詳細を確認する必要があります。

• 材料グレードと化学組成
• 適用される製造規格
• バルブ本体寸法
• 加工代
• 必要な熱処理
• 表面状態
• 寸法許容差
• 非破壊検査の要件
• 圧力関連の要件
• 検査と文書化の要件

バルブ鋳造後の機械加工が重要なのはなぜですか?

鋳造により基本的なバルブ本体の形状が得られますが、多くの重要な表面には追加の機械加工が必要です。シール面、フランジ面、ねじ部、ボア寸法、その他の機能的特徴は、指定された寸法要件を満たす必要があります。

このため、バルブの鋳造と機械加工は同じ製造プロセスの一部として考慮する必要があります。良好な鋳造品質は、その後の機械加工や検査の安定した開始点となります。

バルブ鋳造 vs. 鍛造バルブコンポーネント

バルブ鋳造に関するよくある質問

バルブ鋳造は何に使用されますか?

バルブ鋳造は、バルブ本体、ボンネット、カバー、ハウジング、および機械加工前に複雑な金属形状を形成することで利点を得るその他のコンポーネントの製造に一般的に使用されます。

バルブ鋳造に最適な材質はどれですか?

すべてのバルブに適した単一の材料はありません。圧力、温度、腐食、流体特性、適用規格に応じて、炭素鋼、ステンレス鋼、合金鋼、ダクタイル鋳鉄、鋳鉄が使用できます。

砂型鋳造はバルブ本体に適していますか?

はい。砂型鋳造は、バルブ本体、特に大型部品や複雑な内部通路を備えた設計に広く適用できます。適切なプロセスは、コンポーネントの材質、寸法、品質要件、生産量によって異なります。

バルブ鋳造には機械加工が必要ですか?

ほとんどの場合、そうです。鋳造により基本的なコンポーネントの形状が作成され、必要な寸法と機能的な表面を実現するために機械加工が使用されます。

鋳造欠陥をどのように減らすことができますか?

欠陥管理は、適切なパターンと金型の設計、適切な金属組成と温度制御、効果的なゲートと供給、制御された凝固、および鋳造後の適切な検査から始まります。

結論

バルブ鋳造は、機械加工や最終検査の前にバルブ本体やその他の複雑な金属コンポーネントを効率的に製造する方法を提供します。適切な鋳造プロセスは、バルブの材質、サイズ、形状、動作条件、生産量、品質要件によって異なります。

バルブ鋳物を調達するバイヤーは、注文する前に材料グレード、鋳造方法、寸法、加工要件、熱処理、検査基準、および文書を確認することが重要です。鋳造、機械加工、検査、品質管理を統合プロセスとして管理できるサプライヤーは、完成したバルブ部品の調達も簡素化できます。
