インコネル600チェックバルブの自由鍛造工程

インコネル 600 は、優れた高温酸化耐性、耐食性、安定した機械的特性で知られるニッケル クロム合金です。これらの特性により、化学処理装置、熱処理システム、高温配管用途などの要求の厳しい産業環境で広く使用されています。

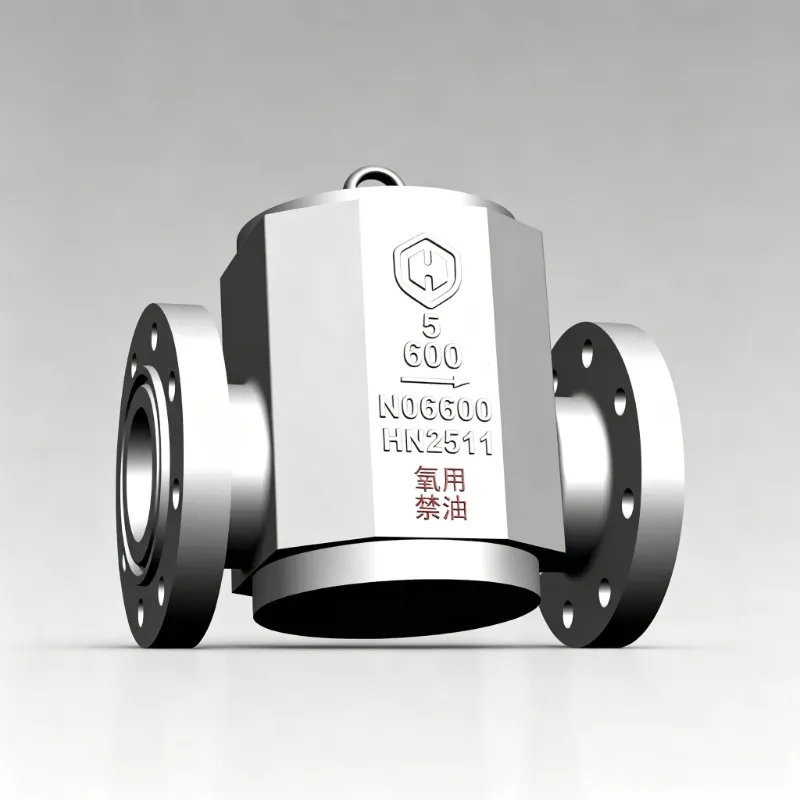

アンインコネル600逆止弁パイプライン システム内の逆流を防止し、媒体の流れ方向を正しく維持するように設計されています。高温または腐食環境を伴う用途の場合、バルブ本体には信頼性の高い材料性能と構造的完全性が必要です。自由鍛造は、材料密度を向上させ、内部金属構造を最適化できるため、高合金バルブ部品の製造に一般的に使用されます。

インコネル600バルブ鍛造材の特徴

インコネル 600 は主にニッケル、クロム、鉄で構成されています。高いニッケル含有量により耐食性が向上し、クロムにより高温条件での耐酸化性が向上します。ただし、従来の鋼と比較して、ニッケル基合金には異なる鍛造特性があり、注意深いプロセス制御が必要です。

高い変形耐性

インコネル 600 は、熱間加工時の変形抵抗が比較的高くなります。鍛造負荷を軽減し、材料全体の均一な変形を確保するには、適切な鍛造温度制御が必要です。

低い熱伝導率

ニッケル基合金は多くの鋼材に比べて熱伝導率が低いため、加熱プロセスでは不均一な加熱によって生じる熱応力を軽減するために温度上昇を制御する必要があります。

均一な鍛造の要件

圧力を含むコンポーネントとして、バルブ本体には良好な構造的連続性が必要です。適切な自由鍛造操作は、内部構造を改良し、鍛造部品の全体的な一貫性を向上させるのに役立ちます。

自由鍛造によるインコネル600逆止弁の製造工程

1. 原料の検査と準備

鍛造前に、インコネル 600 原材料を検査して、材料グレード、化学組成、表面品質を確認します。認定された材料は、必要な鍛造寸法に従って切断され、後続のプロセスに十分な機械加工代が残されます。

2. 加熱工程

自由鍛造の前に、インコネル 600 ビレットは制御された条件下で加熱され、変形に適した可塑性が得られます。加熱プロセスでは、高温での過度の保持時間を避けながら、材料全体の温度を均一にする必要があります。

加熱中の重要な考慮事項は次のとおりです。

• 加熱速度を制御して熱応力を軽減します。
• ビレット内部の均一な温度分布。
• 長時間の加熱による過度の粒子成長を回避します。

3. 自由鍛造と形状形成

自由鍛造プロセスでは、複数の変形操作を経て、インコネル 600 逆止弁本体の基本形状が徐々に形成されます。型鍛造とは異なり、自由鍛造では一般的な鍛造工具を使用するため、大型コンポーネントやカスタマイズされたコンポーネントに対してより高い柔軟性が得られます。

動揺させる

アプセットによりビレットが軸方向に圧縮され、断面積が増加し、材料のコンパクトさが向上します。この作業により内部のガタが減少し、鍛造組織が改善されます。

引き出し

引き抜くことでビレットの長さや断面形状が変化します。変形を適切に制御することで、鍛造バルブ本体内部に連続的な金属の流れパターンを作り出すことができます。

パンチングと穴拡張

内部流路付きチェックバルブボディの場合、最終加工時の取り代を確保しつつ、パンチングや穴拡張加工により基本的な内部構造を作成することができます。

鍛造最終調整

数回の鍛造作業の​​後、鍛造本体は機械加工前に必要な全体の形状と寸法が得られるように調整されます。

鍛造後の熱処理

インコネル 600 逆止弁の鍛造品は、自由鍛造後、通常、構造の安定性を向上させ、変形中に発生する残留応力を軽減するために熱処理を受けます。

熱処理の主な目的は次のとおりです。

• 構造の均一性の向上。
• 鍛造時の残留応力を軽減します。
• 使用時の安定性を向上させます。

特定の熱処理プロセスは、製品の要件、材料の状態、使用環境によって異なります。

鍛造バルブボディの加工工程

インコネル 600 バルブ本体は、鍛造と熱処理の後、設計された寸法とシール性能を実現するために精密な機械加工が必要です。

一般的な機械加工操作には次のようなものがあります。

• バルブボディの外面加工。
• 流路加工。
• シール面の加工。
• 接続端の加工。
• 最終的な寸法加工。

インコネル 600 は加工が難しい合金と考えられているため、加工効率と表面品質を維持するには、適切な切削工具と最適化された加工パラメータが必要です。

インコネル600鍛造逆止弁の品質検査

インコネル 600 逆止弁は、耐圧バルブ部品として、製造全体を通じて厳格な品質検査が必要です。

化学成分検査

化学分析は、材料組成がインコネル 600 合金仕様の要件を満たしていることを確認するために実行されます。

非破壊検査

一般的な非破壊検査方法には次のようなものがあります。

• 超音波検査（UT）
• 液体浸透探傷試験 (PT)

これらの検査は、内部の不連続性や表面の欠陥を特定するのに役立ちます。

寸法検査

鍛造バルブ本体の重要な寸法は、適切な組み立てと動作を保証するために設計図面に従ってチェックされます。

圧力試験

完成した逆止弁は圧力試験を実施し、耐圧性とシール性を確認してから出荷します。

インコネル 600 チェックバルブ製造における自由鍛造の利点

材料利用の改善

自由鍛造により、材料を最終的なバルブボディ形状に近づけることができるため、不要な加工代が削減され、材料の使用率が向上します。

内部構造の改善

鍛造中の塑性変形は、材料の緻密性を向上させ、より連続的な内部構造を促進します。

カスタマイズされた大型コンポーネントに最適

自由鍛造は固定された金型に制限されないため、特殊サイズのバルブ本体や高合金部品の製造に柔軟に対応できます。

結論

インコネル 600 逆止弁の自由鍛造生産には、原材料の検査、加熱、鍛造、熱処理、機械加工、最終テストなど、複数の制御されたプロセスが含まれます。各段階は、完成したバルブの品質とサービスの信頼性に影響を与えます。

適切な鍛造プロセス制御により、インコネル 600 逆止弁はニッケル基合金材料の利点を最大限に活用し、高温、腐食性、要求の厳しい産業用途に安定した性能を提供します。
