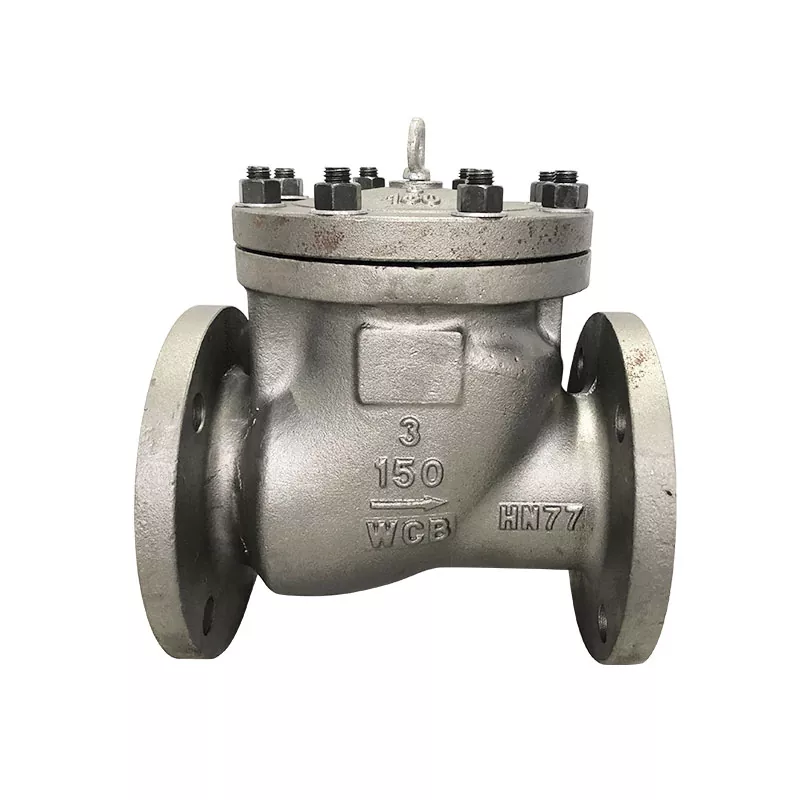

API チェックバルブ: 選択、設置、メンテナンスの実践ガイド
石油精製、石油化学、パイプライン輸送などの産業分野では、逆止弁は媒体の逆流を防止し、ポンプやコンプレッサーなどの重要な機器を保護する上で重要な役割を果たしています。利用可能なさまざまな規格の中で、API (American Petroleum Institute) 標準システムは、世界で最も広く採用されている技術仕様の 1 つです。この記事では、コアをカバーする実践ガイドを提供します。APIチェックバルブ規格、主要な選択基準、設置のベストプラクティス、およびテスト要件。
コア標準: API 594 対 API 6D
よく混乱するのは、API 594 と API 6D の違いです。これらはまったく異なるアプリケーション シナリオに対応します。
API 594 は、主に製油所、化学プラント、海洋施設のトップサイドで見られるプロセス配管で使用されるウェーハおよびラグタイプの逆止弁を対象としています。デュアルプレート、シングルプレート、およびティルティングディスク設計に適用され、サイズ範囲は NPS 2 ～ NPS 48、圧力クラスはクラス 150 ～ 2500 です。
一方、API 6D は、原油、天然ガス、精製製品を輸送する長距離伝送システムで使用されるパイプライン バルブの規格です。これには、最大 NPS 60 以上のサイズのスイング タイプ、ピストン タイプ、デュアル プレート 逆止弁が含まれており、より厳格なテスト要件が課されます。
選択のアドバイス: プロジェクトに製油所または化学コンビナート内のプラント内配管が含まれる場合は、API 594 を参照してください。ステーションを接続する送電線が含まれる場合は、API 6D 標準が必須です。
ウェーハタイプとラグタイプ: 選択方法
これは、API 594 逆止弁の選択において最も頻繁に行われる決定事項の 1 つです。どちらのタイプも同一の内部メカニズムを共有します。違いは本体の形状と取り付け方法のみです。
| 特徴 | ウェーハの種類 | ラグのタイプ |
|---|---|---|
| 取り付け | 通しボルトで 2 つのフランジの間にクランプ | ネジ付きラグにより、各フランジに独立してボルト締めできます。 |
| デッドエンドサービス | 不適（片側をブランキングすると圧力を保持できない） | 適切 (上流フランジに個別にボルト締め可能) |
| ワンサイドメンテナンス | 不可（ボルトを緩めるとバルブが移動します） | 可能（バルブを壊さずに下流側配管の取り外しが可能） |
| 料金 | より低い | 約 10 ～ 15% 高い |
| 重さ | ライター | 若干重い |
主な決定点: パイプ端に将来の拡張計画がある場合、または下流の機器でシステムをシャットダウンせずにメンテナンスが必要な場合、ラグタイプが唯一の実行可能な選択肢です。このような要件のない日常的な配線の場合、ウェーハ タイプの方が経済的です。
選択のための重要な技術的パラメータ
圧力クラスと材質
システムの最高使用圧力と温度に基づいて、適切な圧力クラス（クラス 150/300/600 など）を選択します。ボディ材質としては、石油およびガスサービスでは A216 WCB (炭素鋼) が一般的に選択されますが、腐食性媒体では A351 CF8M (ステンレス鋼) または二相ステンレス鋼が必要です。
流速と臨界速度
逆止弁は、ディスクを完全に開くために十分な流体運動エネルギーを必要とします。流速が臨界速度を下回ると、ディスクは完全に開いた位置に到達できません。その後、部分的に開いた状態で動作するため、圧力損失の計算が無効になり、ディスクのチャタリング（シートに損傷を与える急激な振動）が発生する可能性があります。
選択の際は、常にメーカーの Cv 値と臨界速度データを確認して、ディスクが通常の最小流量で完全に開くことを確認してください。
ウォーターハンマー保護
ポンプが停止すると、パイプライン内の戻り水柱が逆止弁によって突然停止され、ウォーターハンマーとして知られる圧力衝撃波が発生します。スプリング補助の急速閉鎖逆止弁は、逆流速度が完全に増大する前に閉鎖を完了することで、この衝撃を効果的に軽減できます。
インストールのベストプラクティス
-
流れの方向: バルブ本体にマークされた矢印は、パイプラインの流れの方向と一致している必要があります。
-
取り付け方向: API 594 デュアルプレート 逆止弁は、通常、水平設置または垂直上向きの流れに推奨されます。 垂直下向きの流れでの取り付けは避けてください。この向きではディスクの自重がバネ荷重に加わり、摩耗が促進されます。
-
ウェハーバルブ: 取り付け中にフルフェイスフランジガスケットを使用し、メーカーが指定したトルク順序と値でボルトを締めます。過剰なトルクはバルブ本体を変形させ、ディスクの固着を引き起こす可能性があります。
-
パイプサポート: パイプラインの重量がバルブ本体に直接かかり、歪みが生じるのを防ぐために、バルブの近くに独立したパイプサポートを取り付けます。
工場試験基準 (API 598)
API 逆止弁は、出荷前に API 598 に基づく検査および圧力テストを受ける必要があります。主なテストは次の 3 つです。
| テストの種類 | 試験媒体 | プレッシャー | 目的 |
|---|---|---|---|
| シェルテスト | 水または非腐食性液体 | 1.5×CWP | 圧力がかかる部品（ボディとボンネット）の完全性を検証します。 |
| 高圧シート試験 | 水または非腐食性液体 | 1.1 × CWP | 動作圧力でのシートのシールを検証します |
| 低圧シート試験 | 空気またはガス | 0.4 ～ 0.7 bar (6 ～ 10 psi) | 低圧条件下でシートの密閉性を検証 |
許容可能な漏れ率は定格によって異なります。金属シート逆止弁は、定義された許容漏れを許容するレート B に従います。ソフトシートバルブでは目に見える漏れがゼロである必要があります。
メンテナンスガイドライン
定期的なメンテナンスは次の領域に重点を置く必要があります。
-
定期検査: バルブ本体の外部腐食がないか、フランジ接続部に漏れの兆候がないか確認してください。
-
音響モニタリング: 動作中、持続的なクリック音またはハンマー音 (チャタリング) は、流速が不十分であるか、サイジングに問題がある可能性があることを示します。
-
破片の除去: ライン内の溶接スラグ、錆、その他の破片がシート領域に詰まり、内部漏れを引き起こす可能性があります。定期的な分解と清掃が必要になる場合があります。
-
スプリングの検査: ディスクの閉まりが遅れたり、完全に閉まらない場合は、スプリングの疲労が発生している可能性があるため、交換することをお勧めします。
正しい選択と使い方APIチェックバルブアプリケーションの理解（API 594 対 API 6D）、適切な取り付けスタイルの選択（ウェーハ対ラグ）、全開を確保するための流速の検証、厳格なテストプロトコルの遵守、定期的なメンテナンスの実施という 5 つの重要なポイントを中心に展開します。 この体系的なアプローチに従うことで、最も要求の厳しい産業条件下でも長期にわたって信頼性の高いパフォーマンスが保証されます。
