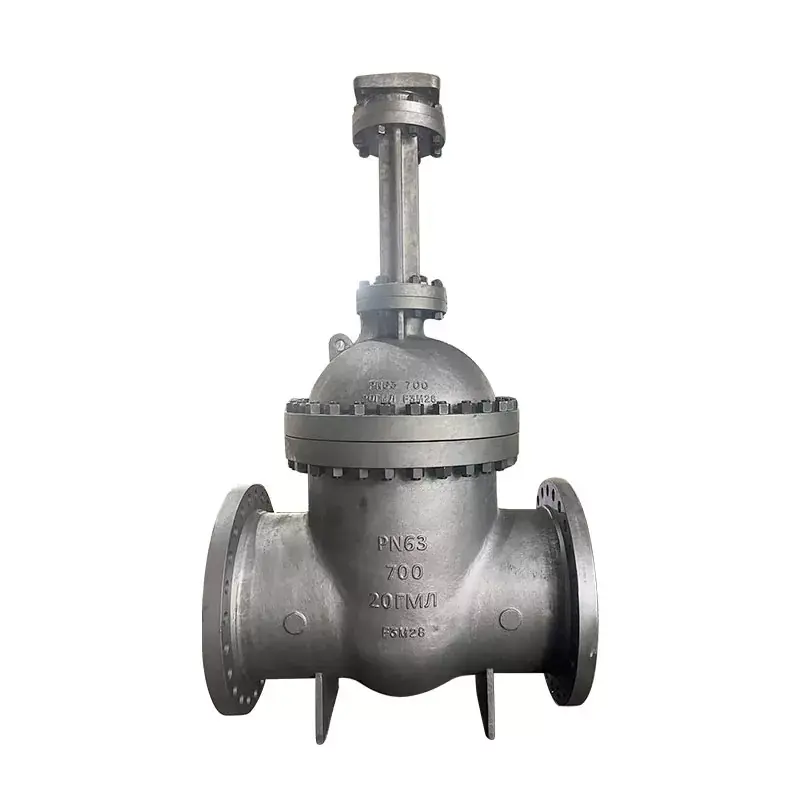

低温ゲートバルブ

飯能バルブの低温ゲートバルブは、通常、金属シール構造を採用しており、低温条件下でも良好なシール性能を維持し、流体漏れを防ぎます。 ‌ ‌

低温ゲートバルブの主な材質は、LCB、LCC、LC1、20GL、20GML、ステンレス鋼などです。

飯能バルブの低温用ゲートバルブには2種類のバルブカバーデザインがあります。 1つ目はボルトタイプのバルブカバーです。この設計によれば、バルブ本体とバルブカバーはボルトとナットで接続され、ガスケット（316クリップフレキシブルグラファイト製）で包まれています。お客様の特別な要件がある場合は、接続に金属リングを使用することもできます。 2 番目の設計形式は、溶接されたバルブ カバーです。この設計形態によれば、バルブ本体とバルブカバーはねじによって接続され、完全に溶接されて密閉されます。お客様の特別な要件がある場合は、溶接による接続も使用できます。

定格圧力：1.6Mpa〜2.5Mpa

製品仕様：DN15~300mm

製品材質：炭素鋼、ステンレス鋼、高温鋼

適用温度：-45℃～197℃

適用媒体：エチレン、プロピレン、液体窒素、液体水素

低温ゲートバルブの技術要件:

1. 設計、製造、および受け入れは JB/T 7749-95 に準拠するものとします。

2.主な材質：LCB、LF1、LF3、LC3、CF8、F304など

3. 構造長さは GB/T 12221-1989 規格に準拠するものとします。

4. フランジ接続サイズは JB/T 79-1994 規格に準拠するものとします。

5.適用温度：-46〜196℃

6. バルブの検査および試験は、JB/T 9092-1999 規格に準拠するものとします。

低温ゲートバルブの主な材質：

1. バルブ本体およびバルブカバー：ステンレス鋼

2. バルブステム: 1Cr18Ni9Ti

3. ゲートとバルブシートのシール面: 溶接超硬合金

4. バルブステムナット：アルミニウム青銅

5. ガスケット：低温アスベスト、ワックス含浸アスベストゴムシート

6. パッキング: 柔軟なグラファイト、ポリテトラフルオロエチレン、PTFE 含浸アスベスト ロープ

7.ハンドホイール：ダクタイル鋳鉄または可鍛鋳鉄
