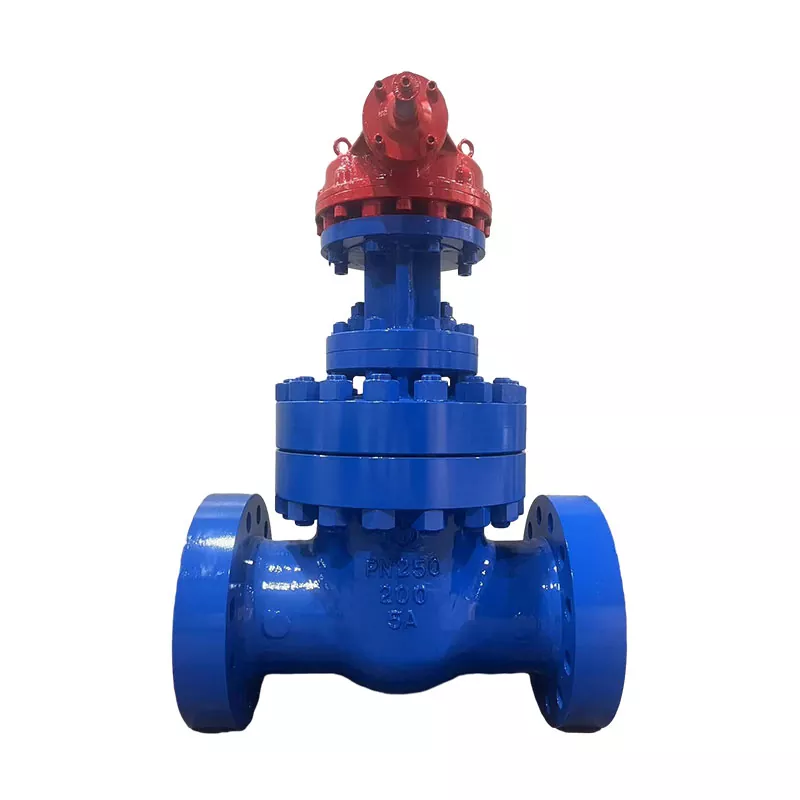

高圧ゲートバルブ

Hanno Valve は、クラス 2500 (PN420) までの重要な用途で信頼性の高いオン/オフ サービスを提供できるように設計された高圧ゲート バルブを製造しています。 API 600 および ASME B16.34 に従って設計された当社のバルブは、極端な圧力や温度の変動下でも気泡の密封を保証する柔軟なウェッジ設計を特徴としています。直線的な流路により圧力降下が最小限に抑えられ、石油とガス、発電、化学処理における高速かつ高圧のパイプライン システムに最適です。

高圧ゲートバルブの利点

1.高圧用ゲートバルブは構造がシンプルで製作、メンテナンスが容易です。

2.勤務スケジュールが少なく、開閉時間が短い。

3.優れたシール性能、シール面間の低摩擦、長寿命

動作原理

高圧ゲートバルブは双方向遮断バルブです。閉じるとき、くさび形のゲートがシート リングの間で下向きに駆動され、メカニカル シールが形成されます。バルブを閉じるときに必要な操作トルクは、バルブを開くときよりも高くなります。これは、閉じる力がステムとパッキンの摩擦とゲートに作用する媒体圧力の両方に打ち勝つ必要があるためです。当社のバルブ ステムは、高差圧条件下でのステムの曲がりを防ぐために、十分な直径 (標準要件より大きい) で設計されています。

高圧ゲートバルブが開き、ゲートの開口高さが呼び径の 25% ～ 30% になると流量が最大に達し、バルブが全開位置に達したことを示します。したがって、ゲートバルブの全開位置はゲートのストロークによって決定される必要があります。

材料
