高圧逆止弁

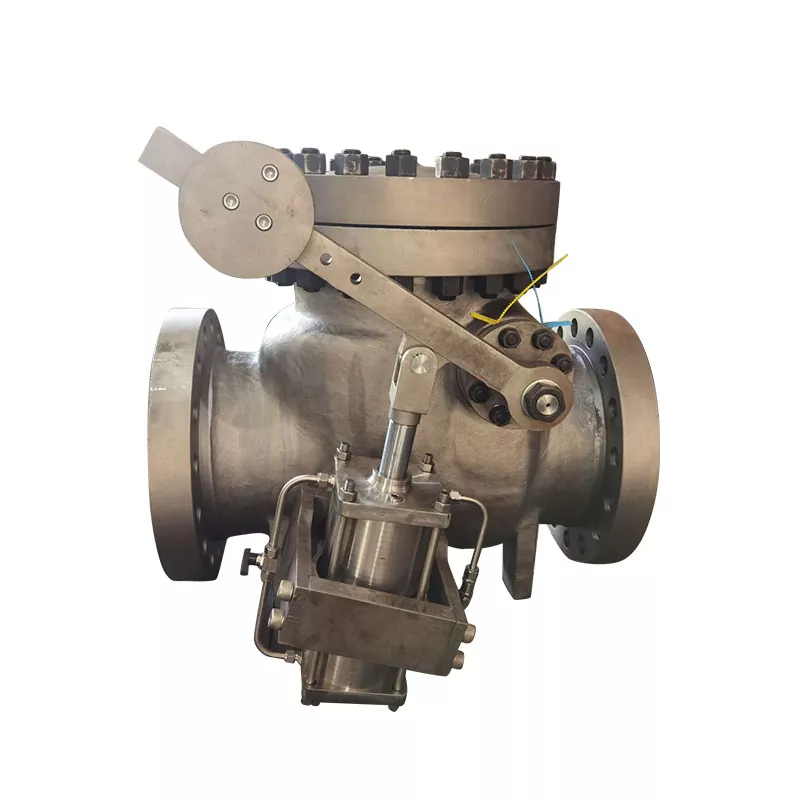

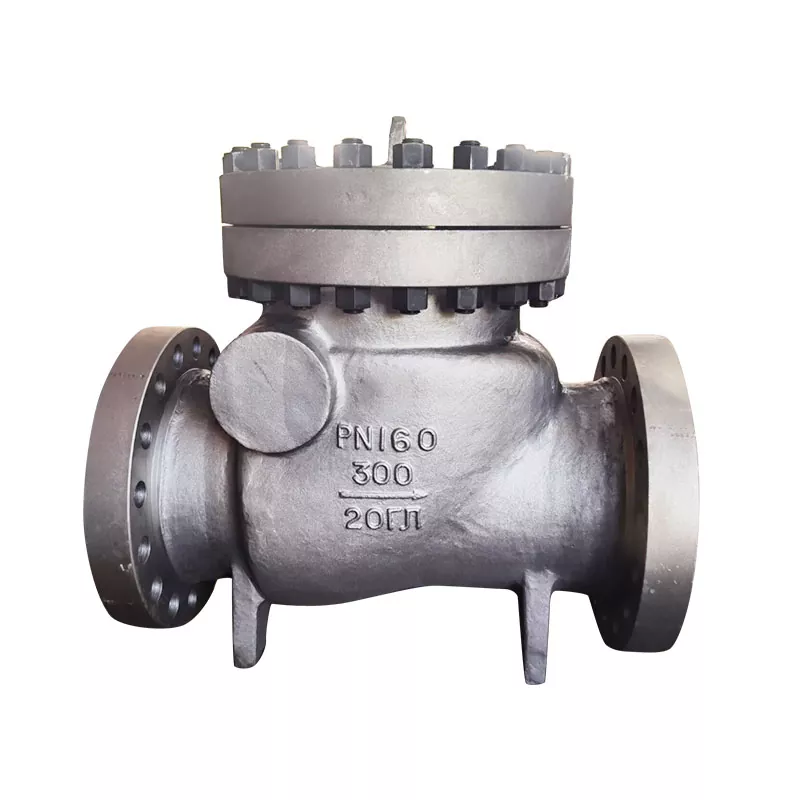

飯能バルブの先進的な高圧逆止弁は、スイング高圧逆止弁やリフト高圧逆止弁など、さまざまな構造形式でご利用いただけます。スイング高圧逆止弁はヒンジ機構を介してディスクが自由に回転し、流体抵抗が小さいため、軸に沿って動くフラップを備えたリフト高圧逆止弁は、より高い密閉性が必要な場所での使用に適しています。
お問い合わせを送信
製品説明
Hanno Valve の高度な高圧逆止弁の主な機能は、パイプライン内での媒体の逆流を防ぎ、ポンプや駆動モーター、その他の機器を損傷から保護することです。
高圧逆止弁は通常、フランジや突合せ溶接などで接続されており、設置やメンテナンスが簡単です。
高圧逆止弁の動作原理:
逆止弁は、開閉部品を介して媒体の流れと力によって開閉し、媒体の逆流を防ぐ弁です。逆止弁は自動弁のカテゴリーに属し、主に媒体が一方向に流れるパイプラインで使用されます。事故を防ぐために媒体が一方向にのみ流れるようにします。
高圧逆止弁の構造的特徴:
逆止弁はその構造によりリフト逆止弁、スイング逆止弁、バタフライ逆止弁の3種類に分けられます。リフトチェックバルブは縦型と横型の2種類に分けられます。スイングチェックバルブにはシングルディスク、ダブルディスク、マルチディスクの3種類があります。バタフライチェックバルブはストレートスルータイプであり、上記のタイプの逆止弁はねじ接続、フランジ接続、溶接の 3 つの接続形式に分類できます。
材料
| 14 | バランサー | 1600万 |
|---|---|---|
| 13 | ショックアブソーバー | SS304 |
| 12 | フックネジ | 炭素鋼 |
| 11 | ボルト | ASTM A320 L7 |
| 10 | ナット | ASTM A194 7 |
| 9 | カバー | 20GL |
| 8 | ガスケット | SS304+フレキシブルグラファイト |
| 7 | ヒンジピン | 13Cr |
| 6 | ディスクナット | SS304 |
| 5 | ディスクウォッシャー | SS304 |
| 4 | ヒンジ | 20GL |
| 3 | ディスク | 20GL+13Cr |
| 2 | シール面 | 13Cr |
| 1 | 体 | 20GL |
| いいえ。 | 各部の名称 | 材料 |
