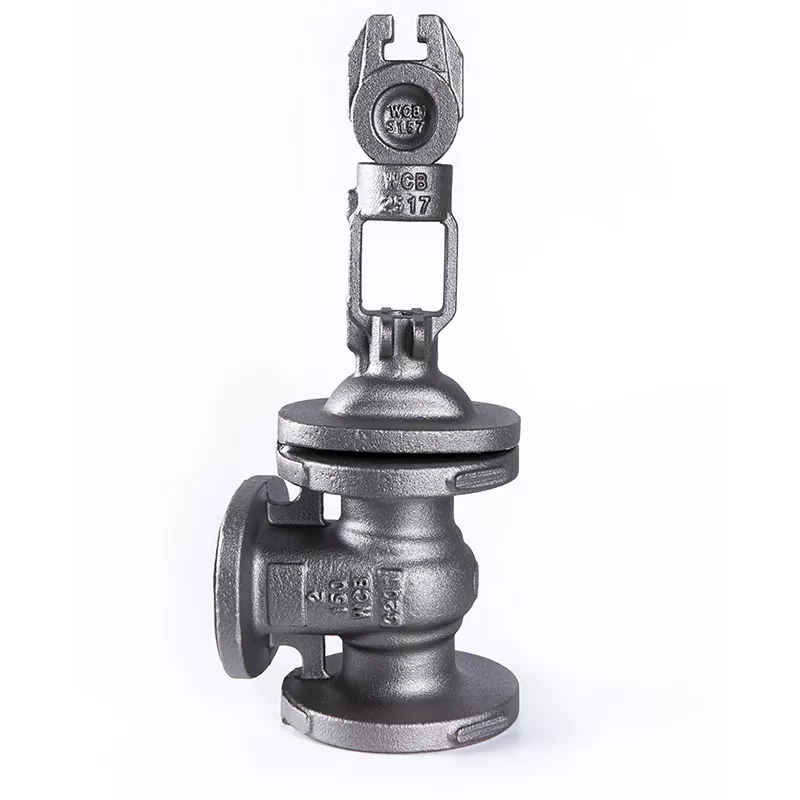

API ゲート バルブ鋳造ガイド: 製造前にバルブ ボディの鋳造について知っておくべきこと

ゲート バルブについて話すとき、人々は通常、ハンドル、ステム、ゲート、シール構造などの目に見える部分に焦点を当てます。しかし、ゲートバルブの性能は、ユーザーが目にすることの少ないバルブ本体によって決まることがよくあります。

バルブ本体は、バルブの圧力を保持するシェルです。パイプラインに接続し、内部コンポーネントをサポートし、動作中の圧力と温度の変化に耐えます。

石油やガス、発電所、化学処理、パイプライン システムなどの産業用途では、バルブ鋳造内部の小さな問題が、長年の稼働後に重大な問題になる可能性があります。

これが理由ですAPIゲートバルブ鋳造単なる金属成形プロセスではありません。これは、材料科学、鋳造技術、熱処理、機械加工、品質検査の組み合わせです。



ゲートバルブ本体はなぜ通常鋳造で作られるのですか?

ゲートバルブ本体はシンプルなハウジングに見えますが、その内部構造は実は非常に複雑です。

バルブ本体の内部には次のものがあります。

流路;

ゲート移動エリア。

耐圧壁。

フランジ接続セクション。

シール面。

このような構造を金属の固体片から製造するには大規模な機械加工が必要となり、材料の無駄と製造時間が増加します。

鋳造により、メーカーは最初に最終に近いバルブ本体の形状を作成し、次に機械加工プロセスを使用して重要な領域を仕上げることができます。

この製造方法には、次のようないくつかの利点があります。

複雑な形状に適しています。

材料利用の改善。

大型バルブの生産の効率が向上。

大型のバルブボディの製作が容易になります。

それを理解するための簡単な方法:

鋳造は構造を作り、機械加工は精度を作ります。

どちらのプロセスも重要です。



バルブボディ鋳造の背後に隠れた課題

多くの人は、鋳造品が外側から滑らかに見えれば、それは良い鋳造品であると考えています。

実際には、最も重要な品質要素のいくつかは金属の内部に隠されています。

内部欠陥: 目に見えない問題

鋳造中、溶融金属は液体から固体に変化します。このプロセスが適切に制御されていない場合、内部欠陥が発生する可能性があります。

一般的なキャストの問題には次のようなものがあります。

気孔率

気孔とは、金属内部の小さな穴またはエアポケットを指します。

鋳造品は外観的には正常に見えますが、内部の気孔により以下が減少する可能性があります。

機械的強度;

耐圧性。

長期的な信頼性。

バルブ本体などの圧力がかかるコンポーネントの場合、気孔率の制御は非常に重要です。

ひけ巣

金属は冷却中に自然に収縮します。

供給システムが適切に設計されていない場合、鋳物の内部に空きスペースが生じる可能性があります。

これらの欠陥は、バルブ本体の動作圧力に耐える能力に影響を与える可能性があります。

非金属介在物

金属構造内に異物が閉じ込められると、機械的特性に影響を与える可能性があります。

このため、プロの鋳物製造では、溶解、注入、洗浄のプロセスを厳密に制御する必要があります。



一般的な鋳造方法

バルブの設計や用途が異なれば、異なる鋳造方法が必要になる場合があります。

砂型鋳造

砂型鋳造は、工業用バルブ本体に最も広く使用されている方法の 1 つです。

利点:

大きなバルブサイズに適しています。

柔軟な設計オプション。

多くの産業用途にとってコスト効率が優れています。

一般的に次の目的で使用されます。

石油パイプラインバルブ;

大型工業用バルブ。

発電所の設備。

インベストメント鋳造

インベストメント鋳造は、従来の砂型鋳造と比較して、より高い寸法精度を実現します。

以下に適しています:

バルブコンポーネントの小型化。

複雑な形状。

より優れた表面仕上げが必要な用途。

ロストフォームキャスティング

ロストフォーム鋳造では、鋳造プロセス中に消えるフォームパターンを使用します。

この方法は、複雑な内部構造を作成し、機械加工の要件を軽減するのに役立ちます。

適切な鋳造方法は、バルブのサイズ、材質、数量、および性能要件によって異なります。



API ゲート バルブの鋳造において材料の選択が重要な理由

バルブ本体は、どこでも同じ環境で機能するわけではありません。

水道システムで使用されるバルブと石油パイプラインで使用されるバルブでは、必要な材料がまったく異なる場合があります。

一般的な材料には次のものがあります。

材料	代表的な用途
炭素鋼	一般的な産業用パイプラインと標準アプリケーション
ステンレス鋼	腐食環境および化学用途
合金鋼	高温高圧用途
二相ステンレス鋼	過酷な腐食環境

材料の選択では次のことを考慮する必要があります。

使用温度;

圧力定格。

流体特性;

腐食状態。

耐用年数要件。

鋳造プロセス自体が優れていても、材料の選択を誤ると問題が発生する可能性があります。



API 規格はゲートバルブ鋳造にとって何を意味しますか?

工業用バルブの場合、API 標準は設計、製造、およびテストに関連するガイドラインを提供します。

ゲート バルブに関連する一般的な規格には次のものがあります。

API600

多くの場合、石油および産業用途で使用される鋼製ゲート バルブに関連します。

バルブの設計、材料、寸法、テストに関連する要件をカバーしています。

API 6D

特に石油およびガス輸送システムのパイプラインバルブに一般的に使用されます。

これらの規格は、メーカーとバイヤーがバルブの性能に対して一貫した期待を維持するのに役立ちます。

ただし、基準を満たすということは、証明書を印刷することだけではありません。原材料の管理から最終検査に至る製造プロセス全体を適切に管理する必要があります。



メーカーが API ゲート バルブの鋳造品質を管理する方法

信頼性の高いバルブ鋳造には複数の品質管理ステップが必要です。

化学成分検査

製造前に、材料が要件を満たしていることを確認するために金属組成をチェックする必要があります。

さまざまな合金元素が次のような影響を及ぼします。

強さ;

耐食性;

温度パフォーマンス。

熱処理

熱処理は鋳物の内部構造を改善するのに役立ちます。

以下に影響を与える可能性があります。

硬度;

靭性;

機械的特性。

非破壊検査 (NDT)

欠陥の中には目視検査では発見できないものもあります。

一般的な検査方法には次のようなものがあります。

超音波検査;

磁粉試験;

液体浸透試験;

放射線検査。

これらの方法は、内部または表面の欠陥を特定するのに役立ちます。

寸法検査

機械加工後、重要な寸法をチェックする必要があります。

これにより、以下のものが適切に組み立てられるようになります。

ゲイツ;

茎;

フランジ;

パイプライン接続。



よくある誤解

多くの購入者は、主に外観と価格でバルブ本体を比較します。

ただし、似ているように見える 2 つの鋳造品の内部品質は大きく異なる場合があります。

違いは次のような理由から生じる可能性があります。

原材料管理;

鋳造経験;

鋳造プロセス管理。

熱処理;

検査方法。

圧力機器の場合、多くの場合、表面の外観よりも金属内部の隠れた品質の方が重要です。



よくある質問

APIゲートバルブ鋳物とは何ですか?

APIゲートバルブ鋳造工業用バルブの要件と該当する API 規格に従って、ゲート バルブのコンポーネント、特にバルブ本体を製造するために使用される鋳造プロセスを指します。

ゲートバルブ本体はなぜ鋳造で製造されるのが一般的ですか?

バルブ本体は通常複雑な構造をしているためです。鋳造は、材料の無駄と加工時間を削減しながら、これらの形状を効率的に作成できます。

API ゲート バルブの鋳造にはどのような材料が一般的に使用されますか?

一般的な材料には、炭素鋼、ステンレス鋼、合金鋼、二相ステンレス鋼などがあります。選択は労働条件によって異なります。

鋳造欠陥はバルブの性能にどのような影響を与えるのでしょうか?

気孔、引け巣、介在物などの欠陥があると、強度が低下し、耐圧性に影響を与え、寿命が短くなる可能性があります。

加工精度よりも鋳造品質の方が重要ですか?

どちらも重要です。鋳造は内部構造と強度を決定し、機械加工は適切な組み立てとシール性能を保証します。
