ENゲートバルブとは何ですか?

この記事では、その内容について説明しますENゲートバルブそれは、その動作方法、業界標準 (EN 1074 および EN 1171 を含む) が重要な理由、および専門家が水、工業、およびプロセス用途にどのようにそれらを選択するのかです。当社は、信頼できる情報源と実践的な洞察を組み合わせて、エンジニア、調達チーム、技術バイヤーが「EN ゲート バルブが不可欠な理由」と「EN ゲート バルブの最適な使用方法」を理解できるようにサポートします。現実世界の状況をサポートするために、Zhejiang Hengnuo Valve Manufacturing Co., Ltd. の事例参照が含まれています。

目次

1. ENゲートバルブとは何ですか?
2. ゲートバルブはどのように動作するのでしょうか?
3. ゲートバルブのEN規格とは何ですか?
4. ゲートバルブにはどのような種類がありますか?
5. EN ゲートバルブを使用する理由
6. よくある質問

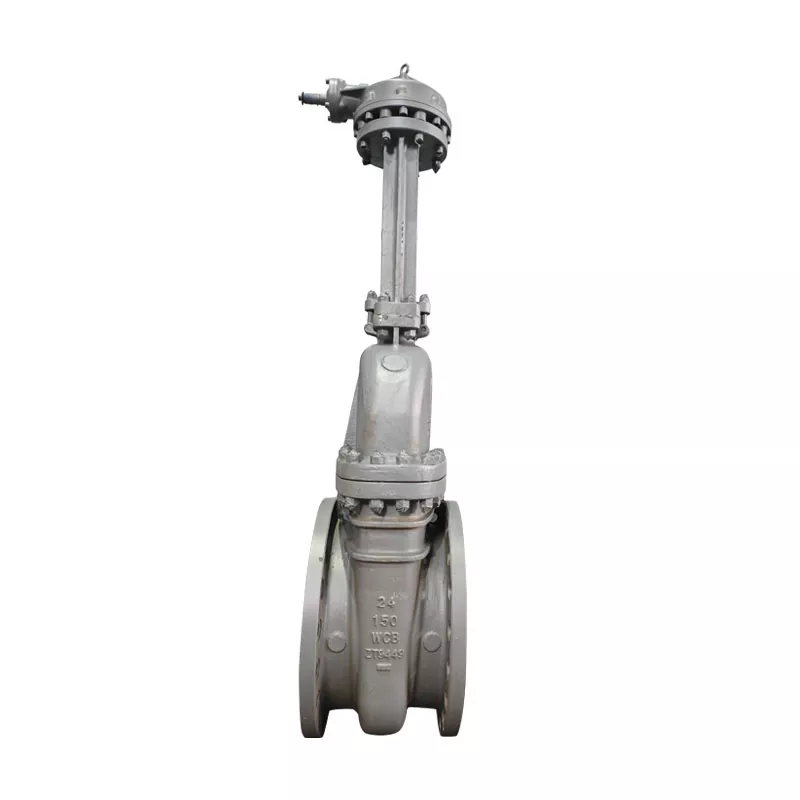

ENゲートバルブとは何ですか?

アンゲートバルブ欧州規格 (EN) 規格に準拠したゲート バルブを指し、圧力損失を最小限に抑えてパイプラインの流れを遮断するように設計されています。ゲート バルブは、ゲート (平坦またはくさび形) を流体経路から持ち上げることによって開き、完全に開いたときにほとんど抵抗なくフルボアの流れを提供します。ゲートバルブは、スロットルではなくオン/オフ制御に一般的に使用されます。

ゲートバルブはどのように動作するのでしょうか?

ゲート バルブの操作は簡単ですが、その性能には非常に重要です。ハンドホイールまたはアクチュエータを回すと、ネジ付きステムがバルブ本体内のゲートを上げ下げします。

• オープンポジション:ゲートはパイプラインから持ち上げられ、流れが妨げられなくなります。
• クローズポジション:ゲートがシートに押し込まれ、流体の流れを防ぎます。

この「線形スライド」原理により、中断と圧力降下を最小限に抑えた全流路が可能になります。

ゲートバルブのEN規格とは何ですか?

EN 規格は、ヨーロッパにおける品質、安全性、互換性に関してゲート バルブをどのように設計、テスト、マークする必要があるかを定義しています。重要な EN 規格には次のものがあります。

これらの規格により、材料、試験、圧力定格、耐食性が産業および地方自治体のプロジェクトの厳しい品質要件を満たしていることが保証されます。

EN および産業用アプリケーションにはどのタイプのゲート バルブが存在しますか?

ステムデザインによる

• ライジングステムゲートバルブ– 位置を視覚的に表示し、簡単に検査できます。
• ノンライジングステムゲートバルブ– ステムは内部で回転するため、狭いスペースに最適です。

ゲート形状別

• ウェッジゲートバルブ– しっかりと密閉するためのくさび形のゲート。
• パラレルゲートバルブ– 低圧力向けに設計された平行面。
• ダブルディスクゲートバルブ– 大口径パイプライン用の 2 つのシーリング ディスク。

素材別

• 鋳鋼製ゲートバルブ – 堅牢で高圧に適しています。
• ステンレス鋼ゲートバルブ - 耐食性。

プロジェクトで EN ゲート バルブを使用する理由

EN ゲート バルブは、次の理由からエンジニアリング仕様で好まれます。

• 規制遵守:EN 規格により、バルブがヨーロッパの安全性と性能のベンチマークを満たしていることが保証されます。
• 信頼性の高いシャットオフ:優れた密閉性により、水道や産業システムでの漏れを防ぎます。
• 最小限の圧力損失:フルボア設計により、エネルギーロスが少なくスムーズな流れが可能です。

よくある質問 (FAQ)
