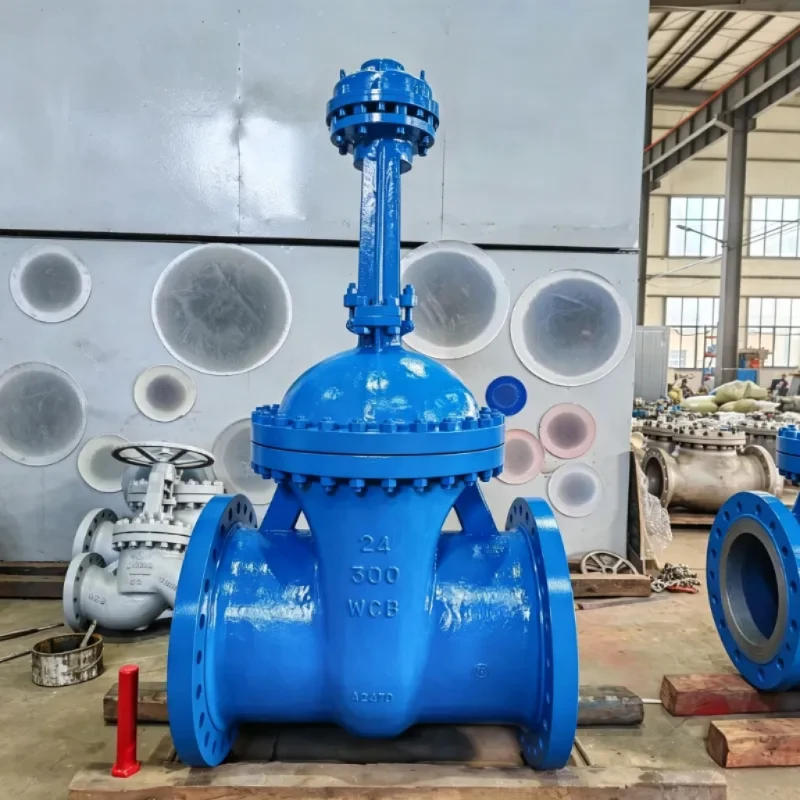

ギアボックス ゲート バルブ

製品の特徴

ギアボックス支援による手動操作

ギアボックスの主な目的は、大型のゲート バルブを操作するために必要な手作業を軽減することです。ハンドルの力をバルブ操作機構に直接加える代わりに、ギアボックスはギア伝達を通じて機械的な利点を提供します。

この構成は、バルブが大きい場合や操作トルクが高すぎて実際にハンドルを直接操作できない場合に特に役立ちます。

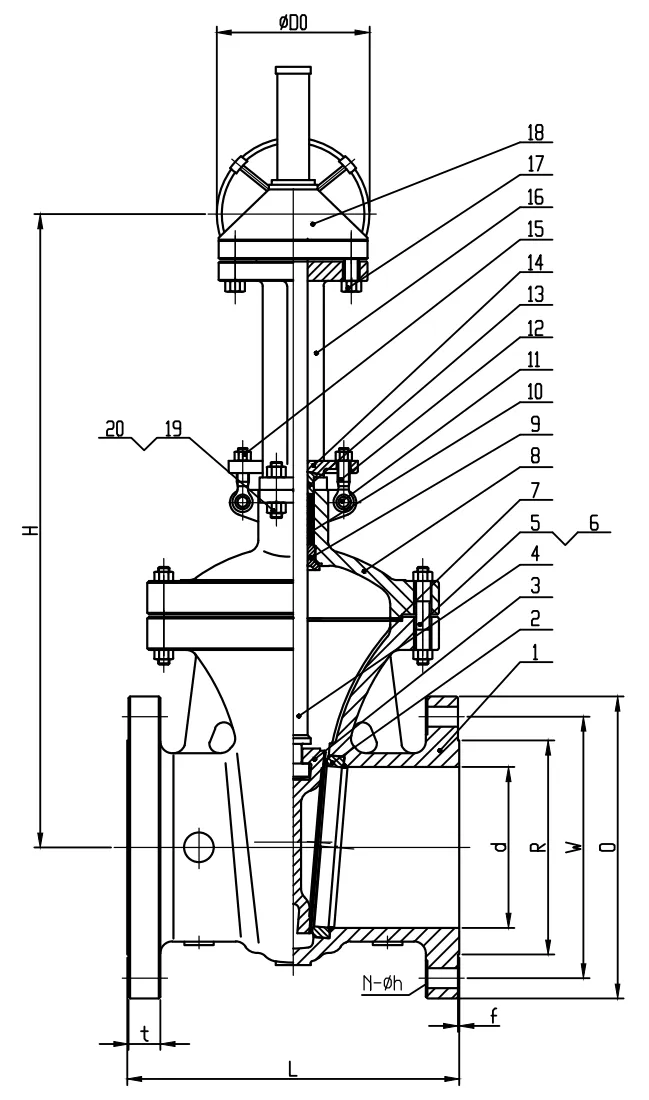

ウェッジゲートバルブの設計

ギアボックスにはウェッジゲートバルブが組み合わされています。ゲートが移動して配管を開閉し、ゲートバルブに求められる基本的な遮断機能を提供します。

バルブが完全に開くと、ゲートが流路から持ち上げられ、バルブがフルボア遮断機能を実行できるようになります。

大型・高圧クラス

Hanno Valve は、DN150 から DN1400 までのギアボックス ゲート バルブを提供しており、最大クラス 2500 の圧力クラスが利用可能です。

この範囲により、手動操作が必要な大口径の産業用パイプライン システムのギアボックス構成を考慮できます。

ISO 5210 上部フランジ

このバルブには、将来のアクチュエータのアップグレードに備えて ISO 5210 上部フランジが付属しています。

プロジェクトで最初は手動操作が必要だが、後でアクチュエータの操作が必要になる可能性がある場合は、バルブの選択および購入の段階でアクチュエータのインターフェイスを検討できます。

技術仕様

材質、接続タイプ、圧力温度定格、その他の構成の詳細は、特定のバルブの仕様と購入要件に従って確認する必要があります。

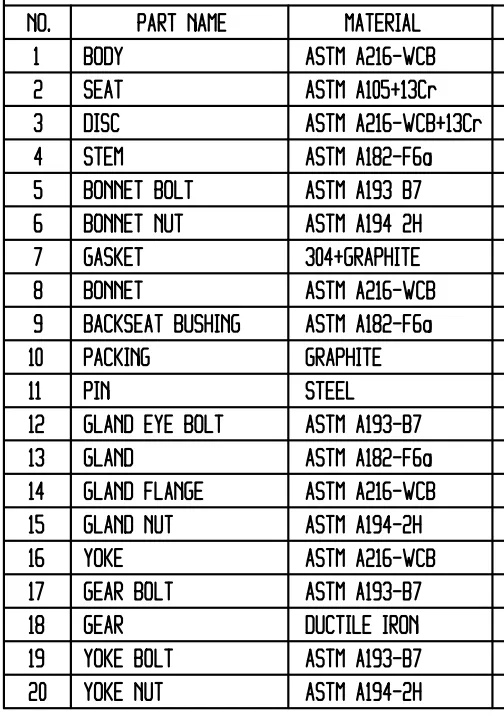

主要部品・材質

以下の材料リストは、このギアボックス ゲート バルブで利用可能な製品仕様に基づいています。

製造前に、材料構成を最終的なバルブ図面、技術仕様、発注書と照合して確認する必要があります。

アプリケーション

ギアボックス ゲート バルブは、手動による遮断が必要であり、バルブの操作トルクによりハンドホイールの直接操作が現実的ではない産業用パイプライン システム向けに設計されています。

パイプライン

大口径パイプラインでは、より高い操作トルクが必要になる場合があります。ギアボックスは手動バルブ操作に機械的な利点を提供するため、大規模なパイプライン絶縁用途に適しています。

製油所

製油所の配管システムでは、さまざまなプロセスおよびユーティリティラインにわたって隔離バルブが使用されます。ギアボックス構成は、手動操作に追加の機械的利点が必要な大型バルブ用に選択できます。

発電所

発電所の配管には、大きなバルブ サイズとより高い圧力クラスが含まれる場合があります。 Hanno Valve ギアボックス ゲート バルブは、対応する圧力クラスを必要とする用途向けに、最大クラス 2500 まで利用可能です。

給水システム

大きな水道パイプラインでは、大口径の遮断弁が使用される場合があります。ハンドルホイールの直接操作に大きな操作トルクが必要な場合、ギアボックスを使用すると手動操作がより容易になります。

規格と品質

API600

このバルブは、スチール製ゲート バルブに適用される API 600 要件に従って設計されています。

ASME B16.34

ASME B16.34 がバルブの設計標準として使用されます。

API 598

バルブの検査と圧力テストは、製品に指定されている API 598 に従って実行されます。

正確な検査文書、テスト要件、および追加のプロジェクト標準は、顧客の技術仕様に従って確認する必要があります。

飯能バルブについて

Hanno バルブは、中国浙江省麗水市の碧湖バルブ工業区にある Zhejiang Hengnuo Valve Manufacturing Co., Ltd. によって製造されています。

Hengnuo は 25 年以上のバルブ製造経験を持っています。同社の生産面積は約 18,000 平方メートルで、32 名以上の上級技術者を含む約 150 人の従業員がいます。

同社の主な製品には次のものがあります。

恒果には独自の鋳造工場もあります。この鋳造工場では、プレコート砂技術を使用してバルブ製造用の鋳物を製造しています。

この製造体制により、同社はバルブ製造プロセスの一部として独自の鋳造能力を維持することができます。

ギアボックス ゲート バルブの選択方法

1. バルブサイズの確認

まず必要な呼び径を決定します。

この製品に提供される Hanno Valve ギアボックス ゲート バルブ範囲は DN150 ～ DN1400 です。

2. 圧力クラスの確認

圧力クラスは、パイプライン システムの要件とプロジェクトの仕様に一致する必要があります。

使用可能な範囲はクラス2500まで拡張されます。

3. 運用方法を検討する

バルブが大きい場合、またはハンドホイールの直接操作に過度の操作トルクが必要な場合は、ギアボックス操作の構成を検討できます。

4. 必要な規格の確認

特定のバルブ規格が必要なプロジェクトの場合は、API 600、ASME B16.34、および API 598 が適用可能かどうかを確認してください。

追加のプロジェクト要件も生産前に確認する必要があります。

5. 将来の運用を検討する

後でバルブを手動操作からアクチュエータ操作にアップグレードする可能性がある場合は、選択段階で ISO 5210 の上部フランジ要件を確認してください。

バルブの選択についてサポートが必要ですか?

専門的なバルブ選択のサポートが必要な場合は、当社までお問い合わせください。当社のエンジニアリングチームは、お客様の作業条件パラメータに応じて技術的な指導と見積もりを提供します。

バルブパラメータを教えてください

ギアボックス ゲート バルブとダイレクト ハンドル ゲート バルブ

ギアボックス構成の主な利点は、手動操作時の機械的な利点です。ゲートバルブの基本的な遮断機能は変わりません。

よくある質問

1. ゲート バルブにギアボックスを使用するのはなぜですか? ギアボックスは主に、バルブのサイズ、圧力クラス、または操作トルクによってハンドホイールの直接操作が現実的ではない場合に使用されます。入力トルクを増大させて手動操作を容易にします。

2. どのようなサイズと圧力定格が利用可能ですか? Hanno Valve ギアボックス ゲート バルブは、DN150 ～ DN1400 で、最大クラス 2500 の圧力クラスで利用可能です。

3. バルブにはどのような材質が使用されていますか? 当社の標準構成では、ボディに ASTM A216-WCB、ステムに ASTM A182-F6a を使用しています (上記の完全なリストを参照)。 さらに、低温用のLCB/LCC、高温用のWC6/C5、耐食用途用のCF8/CF8Mなど、特定の用途に応じた代替材料を提供できます。

4. 後でバルブをアクチュエータ操作にアップグレードできますか? はい。このバルブには ISO 5210 の上部フランジが標準で装備されており、プロジェクト要件が変更された場合に将来の電動または空気圧アクチュエータのアップグレードが可能になります。

5. 通常のリードタイムはどれくらいですか? 標準的なサイズと材料構成の場合、製造リードタイムは約 30 日です。特殊合金または緊急のご注文については、弊社営業チームにご確認ください。

6. どの設計基準に従っていますか? このバルブは API 600、ASME B16.34 に従って設計および製造され、API 598 に従ってテストされています。

7. 見積もりを依頼する際にはどのような情報を提供する必要がありますか? 正確な見積りを提供するには、必要なサイズ、圧力クラス、媒体、動作温度、および特殊な材料要件 (LCC、WC6、CF8M など) を指定してください。プロジェクトの標準および必要な文書 (工場試験報告書、NDE など) も歓迎します。
