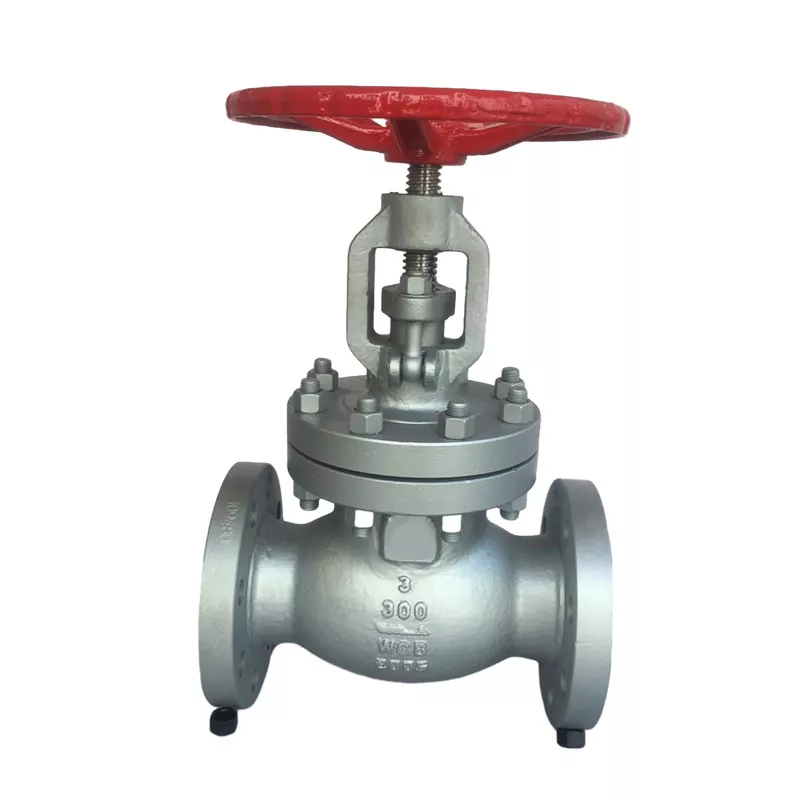

鋳鋼製グローブバルブ

鋳鋼製グローブバルブ飯能バルブ要求の厳しい産業システムにおける正確な調整と遮断を実現するように設計されています。バルブ閉鎖部材はシートの中心線に沿って動き、直線運動を提供します (上昇ステムまたは非上昇ステムのオプション)。 WCB、LCB、LCC、WC6、WC9、C5 などの鋳鋼材料を使用したこれらのバルブは、熱応力や高差圧下でも強力な性能を発揮します。

探しているなら中国のサプライヤーから鋳鋼製グローブ バルブを購入します, 飯能バルブ25 年にわたる製造の伝統、社内鋳造工場、厳格な品質管理を組み合わせています。当社のグローブ バルブは、絞り機能と寿命が重要となる蒸気、水、石油、ガス、およびプロセス ライン向けに仕様化されています。

製品の定義と構造

鋳鋼製グローブバルブとは何ですか?ディスクがシートに対して垂直に動く直線運動バルブです。ゲートバルブと異なり、グローブバルブは絞りや頻繁な運転に適しています。飯能バルブの鋳鋼製グローブバルブは、ワンピースボディまたはボルト締めボンネットを特徴とし、立ち上がり幹(視覚的な位置表示) または非上昇ステム限られた垂直スペース用。強制シール設計により、バルブディスクがステムトルクによってシートに押し付けられたときに確実に遮断されます。

動作原理とシール機構

グローブバルブはシール力と媒体圧力が同軸（逆方向）に作用するため、ゲートバルブに比べて高い閉止トルクが必要となります。 Hanno Valve のエンジニアは、シート幅とディスクの形状を最適化し、不必要な摩擦を軽減しながら信頼性の高いシールを提供します。汚染された液体または固体粒子を使用する用途には、円錐形のシール面の設計をお勧めします。クリーン サービス (蒸気、凝縮水、油) では、フラット シール リングはコスト効率が高く、耐久性に優れた選択肢です。

飯能バルブと一般的なサプライヤーの比較

社内鋳造工場の利点:飯能バルブは、プレコートサンド技術を使用して独自の鋳造工場を運営しており、高精度、気孔欠陥の減少、一貫した材料化学（WCB、WC6 など）を保証します。これにより、より長い耐用年数と寸法安定性が得られます。

材料の多様性とトレーサビリティ:フルレンジ: WCB、LCB、LCC、WC6、WC9、C5 (リクエストに応じて CF8/CF8M)。各バルブは熱数のトレーサビリティと NDE レポートを受け取ります。

リードタイムの​​短縮とカスタムオプション:統合された鋳造と機械加工 (150 人のスタッフ + 上級技術者) により、サードパーティの鋳造所と比較して納期が短縮されます。特注のエンドコネクション、ギアオペレーター、拡張ボンネットも利用可能です。

プロジェクト参照 – 東南アジアの石油化学プラント

2023 年、製油所は高圧蒸気分配 (540°C、クラス 900) 用に鋳鋼製グローブ バルブを必要としました。 Hanno Valve は、ステライト硬化処理シートを備えた WC9 グレードのグローブ バルブを供給しました。 14 か月間連続運転した後も、漏れ率は API 598 基準を下回ったままであり、クライアントはメンテナンス コストが削減されたと報告しました。これは、エンジニアが次のことを選択する理由を強調しています。中国のサプライヤーHanno Valveから鋳鋼製グローブバルブを購入しますクリティカルなアプリケーション向け。

主な利点とアプリケーションのガイダンス

1. 優れたスロットリングとレギュレーション:ディスクの移動量により、流量係数 (Cv) を細かく制御できます。飯能バルブの鋳鋼製グローブバルブは、ゲートバルブやボールバルブと比較して、低流量でも安定した制御が得られ、ウォーターハンマーや振動が軽減されます。ボイラー給水、化学薬品注入、蒸気レットダウンステーションで使用されます。

2. 高圧・高温サービス：WC6 (1 1/4% Cr-1/2% Mo) や WC9 (2 1/4% Cr-1% Mo) などの材料は、550°C を超えても機械的強度を保持します。ボディ輪郭は CFD シミュレーションを使用して最適化され、乱流と浸食を軽減します。

3. メンテナンスが容易な設計:シンプルな構造なので分解も容易です。シートリングは再生可能です。バックシートはオンラインパッキン交換時にステムシールを提供します。定期的なメンテナンススケジュールがあるプラントに適しています。

4. 材料選択ガイド:425°Cまでの水/油/ガス用WCB。 -46°Cまでの低温サービス向けのLCB/LCC。 WC6/WC9 高温蒸気/炭化水素用。 C5 (5% Cr-1/2% Mo) は、軽度の腐食性の高温使用向けです。耐浸食性を高めるためにハードフェーシングのオプションを利用できます。

よくある質問 (FAQ)

飯能バルブは空気圧アクチュエータを備えた鋳鋼製グローブバルブを供給できますか?
はい、自動制御用に電気、空気圧、または油圧アクチュエータを備えたグローブ バルブを提供しています。制御要件 (オン/オフまたは変調) を指定します。

ライジングステムと非ライジングステムの違いは?
上昇ステム (OS&Y) により視覚的な位置インジケーターが得られます。非上昇ステムは、垂直方向のスペースが制限されている場所 (地下または断熱材の下など) で使用されます。どちらも利用可能です。

固形物混入による絞りに適していますか?
固体粒子を含む媒体の場合、耐用年数を延ばすために円錐形のシール面または硬化トリム (ステライト/タングステンカーバイド) を推奨します。

各バルブにはどのような文書が付属していますか?
ご要望に応じて、材料試験レポート (EN 10204 3.1)、水圧試験証明書、寸法レポート、NDE (MT/PT/RT) を提供します。すべてのバルブはヒートコードで追跡可能です。

他の中国のサプライヤーではなく、Hanno Valve を選ぶ理由は何ですか?
垂直統合型の製造 (鋳造 + 機械加工 + 組立) により、厳格な QC、短いリードタイム、競争力のある価格が保証されます。 25年の実績、上級技術者、完全社内管理。
