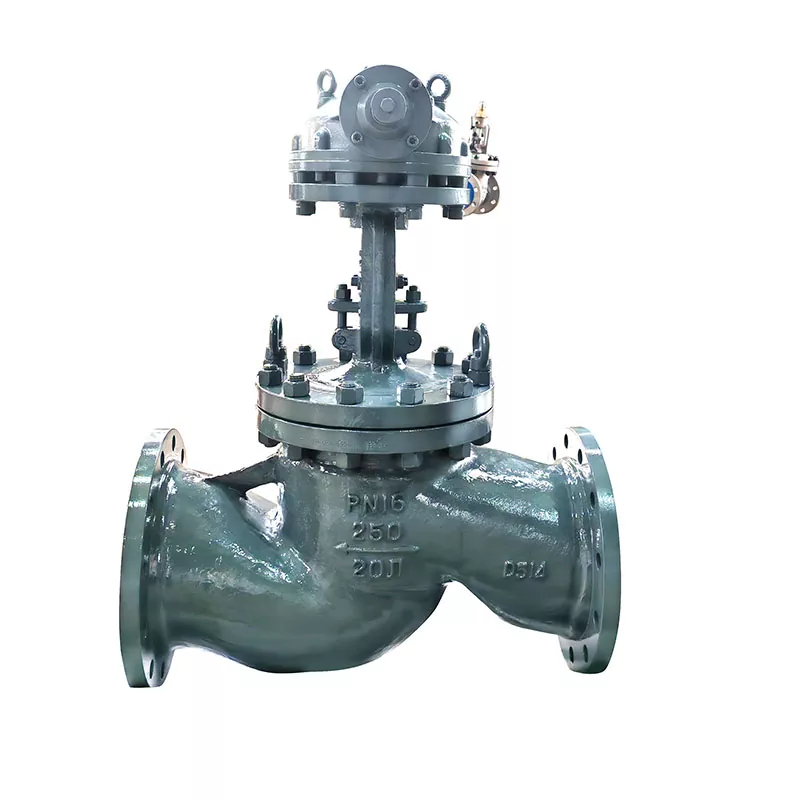

高圧用かさ歯車式フランジ形グローブバルブ

Hanno Valve の高圧用ベベルギヤ式フランジ グローブ バルブは、13Cr 合金で表面硬化された A105 鍛造鋼ディスクと組み合わされた 25L 鋳鋼ボディを備えています。この金属製シートのインターフェースは、ボイラー給水や飽和蒸気ラインで一般的に発生する深刻なキャビテーション浸食や粒子摩耗に耐えます。 API 600、BS 1873、および GOST 規格に準拠して設計されたこのバルブは、304 ステンレス鋼と柔軟なグラファイトうず巻形ガスケットを型成形グラファイト ステム パッキンとともに使用して、熱衝撃下でも漏れのないシールを維持します。 ISO9001 および API 認証のサポートを受けて、飯能バルブは各ユニットに 100% 静水圧試験、エアシート試験、放射線検査を実施し、製油所や発電所に耐久性があり、メンテナンスの手間がかからない隔離ソリューションを提供しています。

エンジニアリング上の利点

• 精密な機械的利点:高比ベベルギアボックスでは、チーターバーを使用せずにシングルオペレーターによる作動が可能ですが、標準的なハンドルバルブでは頻繁に失速したり、外部の空気圧アクチュエーターが必要になったりします。
• 社内の金型と鋳造の品質:組立のみのサプライヤーとは異なり、飯能はプレコート砂技術を使用して独自の高密度 25L 鋳物を製造し、微細孔や内部の砂の混入を完全に排除します。
• 三重層ステムとボンネットシール:高圧用ベベルギア式フランジグローブバルブは、A193‑B7/A194‑2H高張力合金ボルト締めと拡張グラファイトパッキンを組み合わせて、厳格な逃散排出基準を満たしています。

技術仕様

応用分野

• 高圧蒸気の隔離:発電所の主蒸気ラインとバイパス絶縁 (中国華電グループのプロジェクトなど)。
• 化学合成プラント:高差圧炭化水素分離装置。
• ボイラー給水システム:シートキャビテーションゼロを必要とする高速取水ライン。

品質認証

• 認証:ISO9001品質管理、ISO14001環境、API 600、CEマーク、TS中国特殊機器ライセンス、ロシアTC 010/032認証。
• 社内品質管理:100% 非破壊探傷 (UT/MT)、スペクトル化学分析、肉厚超音波試験、低温衝撃試験、およびシェル/シート静水圧試験。
• テスト文書:EN 10204 3.1 に基づくミル テスト証明書 (MTC) がすべての注文に提供されます。

セレクションガイド

1. フローパラメータを特定します。使用圧力、最高使用流体温度、媒体粘度をご確認ください。
2. 接続の終了を選択します:フランジ RF (面上げ)、RTJ (リング タイプ ジョイント)、または BW (突合せ溶接) を選択します。
3. ギアボックスの向きを確認します。標準のトップマウントハンドホイール。ご要望に応じて、サイドマウントのかさ歯車エクステンションをご利用いただけます。

物流、梱包、保証

• 包装:防湿真空包装とフランジエンドプロテクターを備えた頑丈な輸出用木製ケース。
• アフターサポート:詳細な設置マニュアル、ビデオメンテナンスガイド、および生涯にわたる技術ガイダンス。
• 保証ポリシー:出荷から 18 か月、または設置から 12 か月 (製造上の欠陥によるコンポーネントの無償交換を含む)。

よくある質問 (FAQ)

かさ歯車オペレーターは高圧遮断をどのように支援しますか?

高圧ラインはバルブディスクに大きな推力を与えます。ベベルギアボックスは入力トルクを増大させ、オペレーターが力を入れすぎずに流れ抵抗に抗してディスクをしっかりと固定できるようにします。

このバルブは蒸気始動時の激しい熱衝撃に耐えられますか?

はい。高圧グラファイトガスケットと 2Cr13 ステム材料を組み合わせたベベルギヤ式フランジグローブバルブは、安定した熱膨張係数を提供し、ステムの結合やボディジョイントの漏れを防ぎます。

出荷前の第三者検査 (TPI) をサポートしていますか?

はい、SGS、BV、TÜV、またはお客様が任命した検査官による、工場での寸法検査、材料検証、静水圧試験を歓迎します。
